PHONE HOLDER - BHP - OBSŁUGA PLOTERA TROTEC - vol. 8

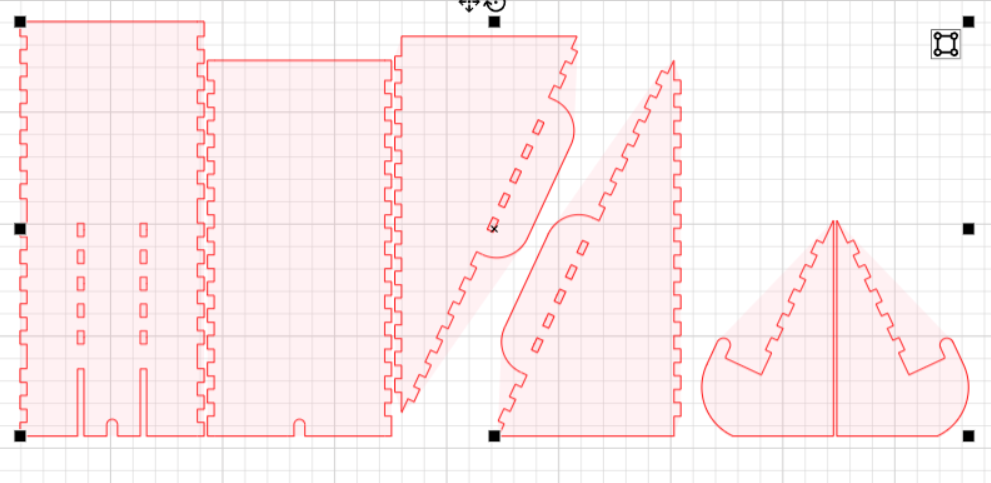

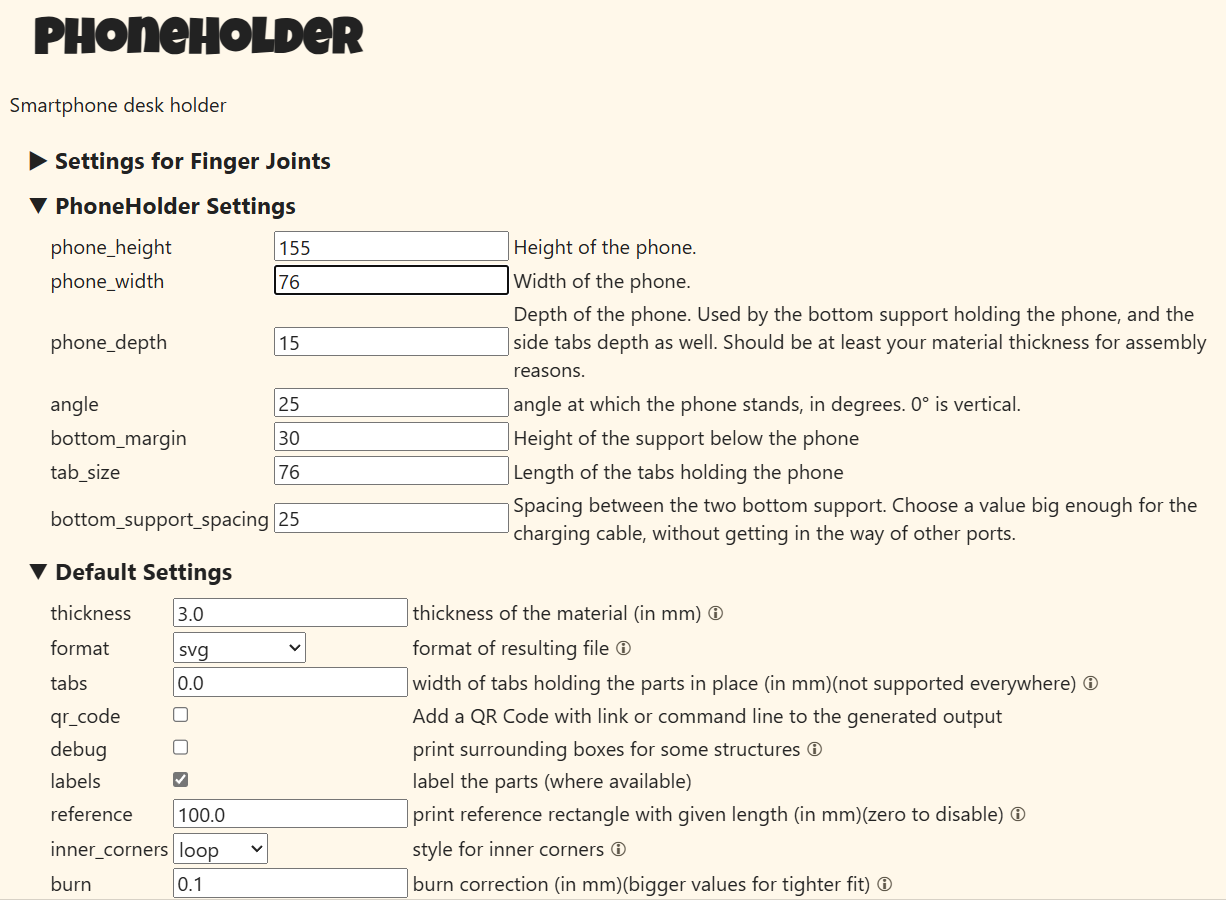

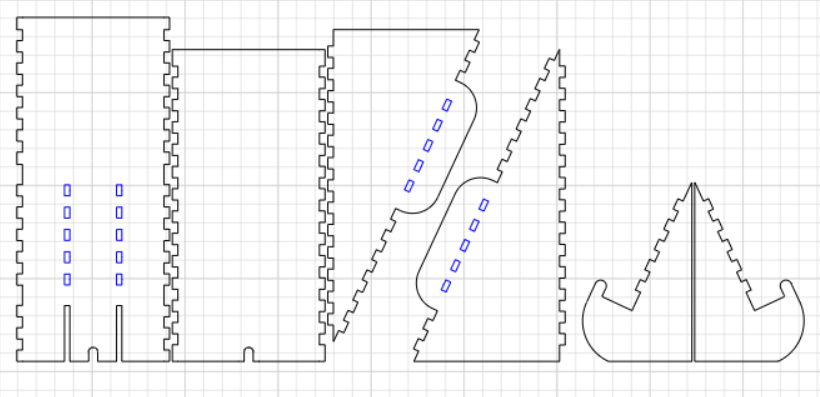

Phone Holder:
link:
https://boxes.hackerspace-bamberg.de/PhoneHolder?language=en
→ trzeba zmierzyć suwmiarką materiał, który tniemy, bo 3mm może oznaczać nawet 2,5mm-3,2mm
→ tabs - mostki - wypychanie np elementów planszówek bo trzymają się w tym kartoniku
→ inner corner: corner

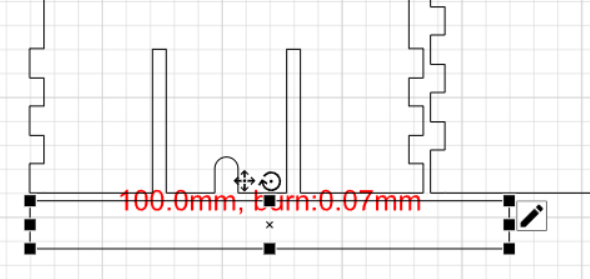

→ burn - ile materiału nam się odejmuje od 0.06 do 0.08, my ustawiamy 0.7 (uzywamy z kropką)
→ czysta soczewka, dobra jakosc sklejki, dobrze polozony material na ploterze, i inne
dodaj do kolejki (na laptopie)
tuptamy do komputera stacjonarnego (podłączonego do sprzętu) - TROTEC DUŻY

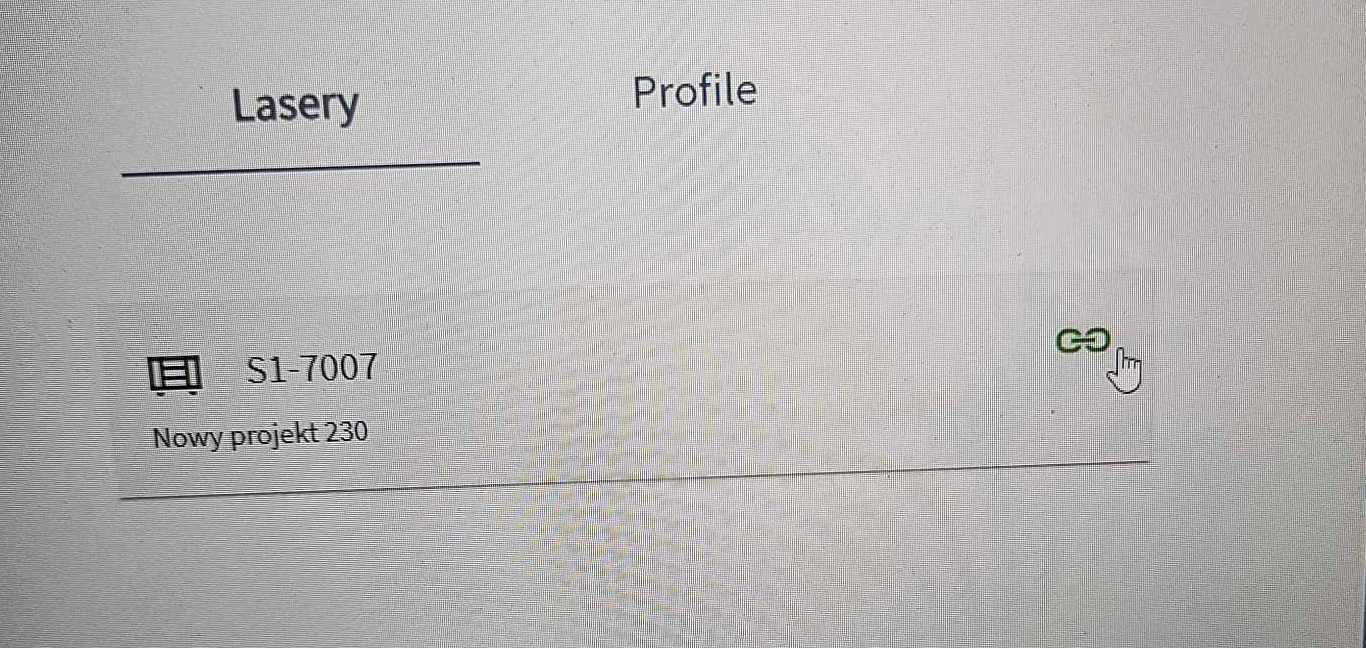

→ podłączamy się kablem do maszyny - TROTEC MAŁY
→ i stamtąd przejmujemy kolejkę i puszczamy wydruk
Obsługa plotera laserowego Trotec (duży)
printable area - 1000x600mm:
→ przygotować plik odpowiednio na komputerze (monitor przy lodówce):

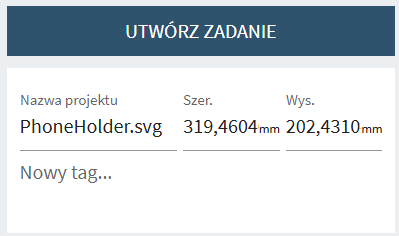

→ najlepiej chyba wrzucić plik SVG na pendrive (komputera powinien być włożony do komputera - lewy pionowy bok) i z pendrive wrzucić na konto Trotecowe (musi być zalogowane konto gość fablab)

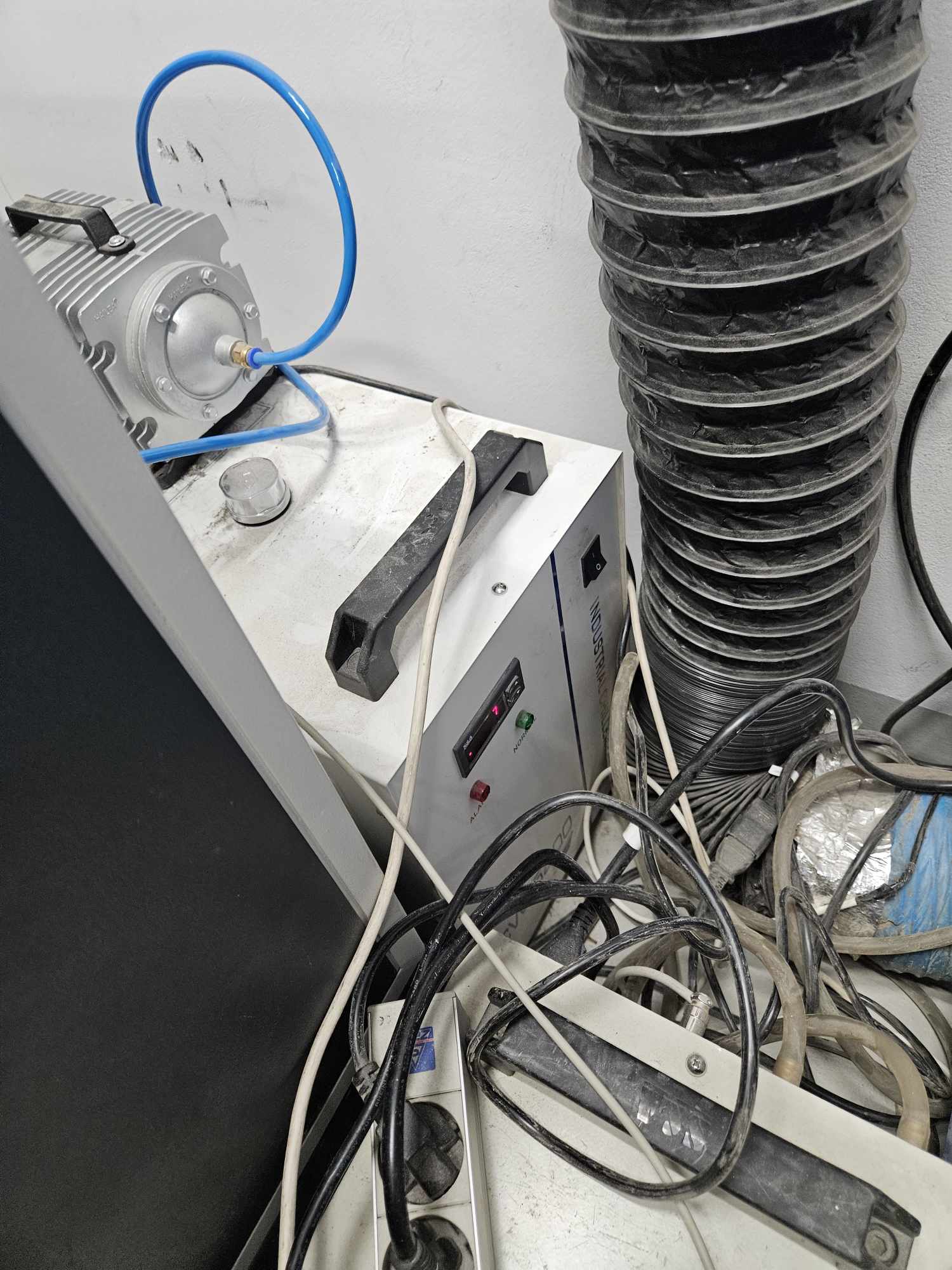

→ chiller on
→ włączyć nadmuchiwanie powietrza (kabel z taśmą)

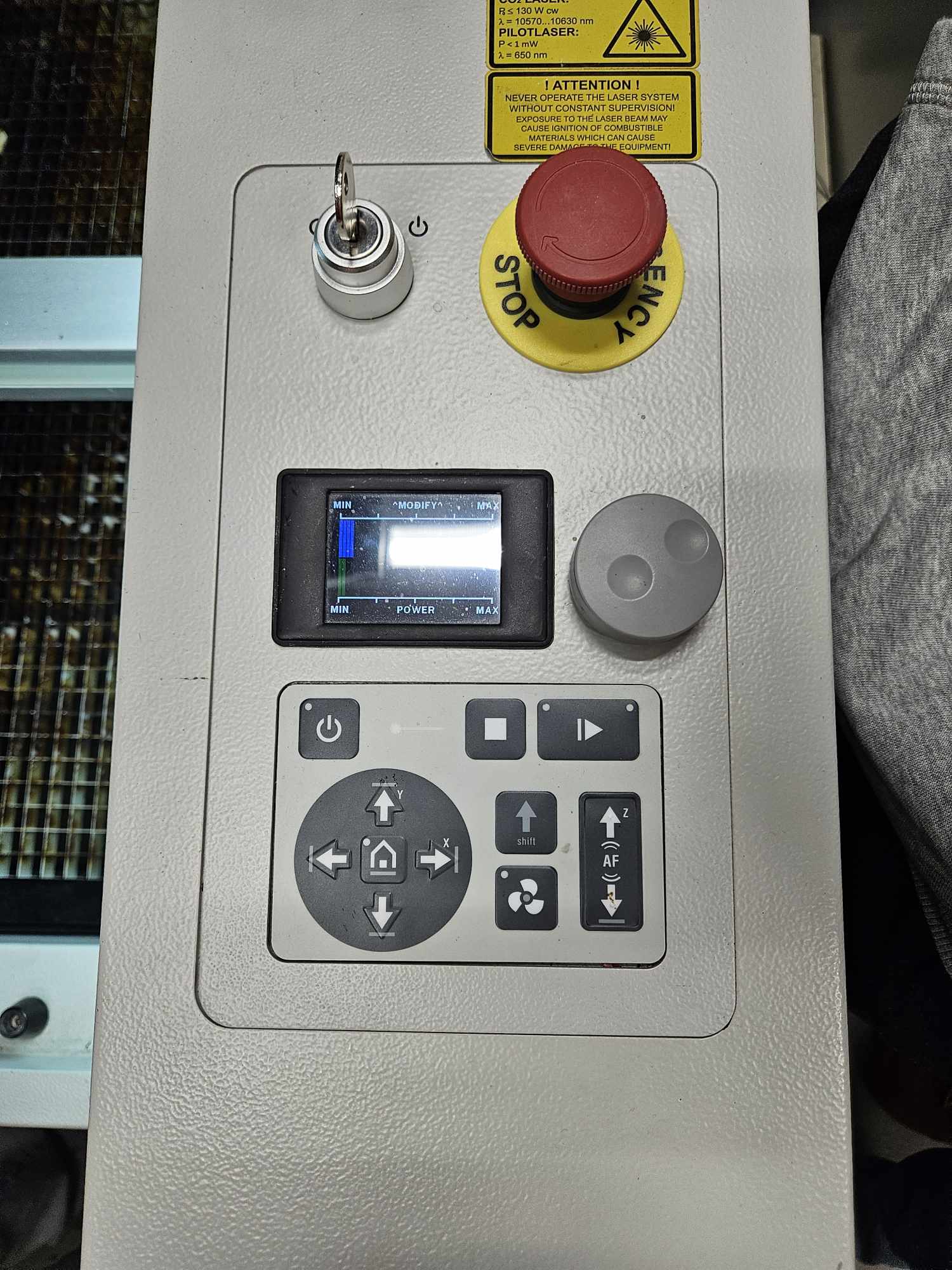

→ włączyć kluczykiem ploter
→ stół zjeżdża do dołu, dysza się kalibruje, wyzeruje się
→ musi się odpikać, bo inaczej nie będzie pewnie działać albo trzeba będzie włączyć cały sprzed ponownie

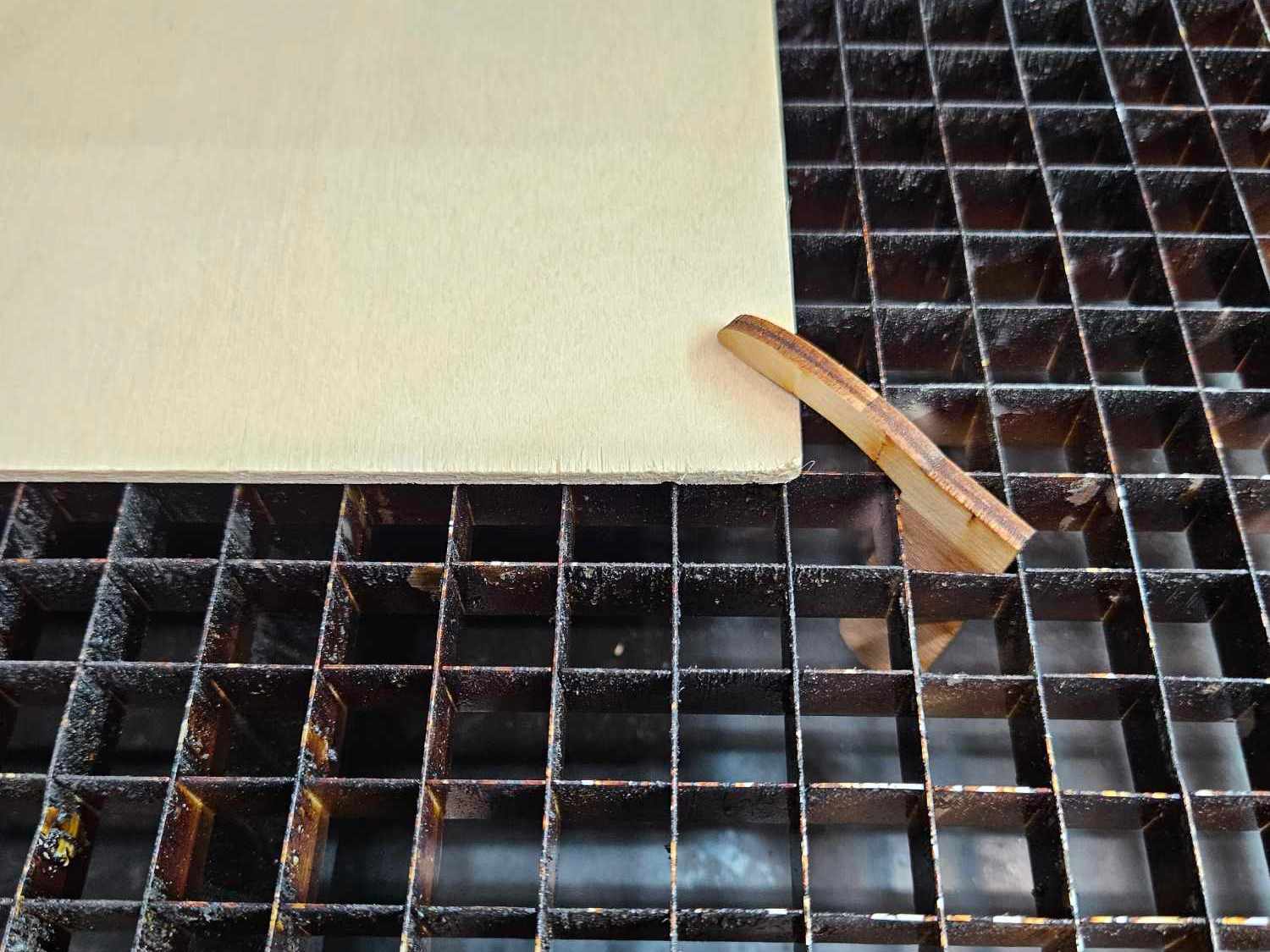

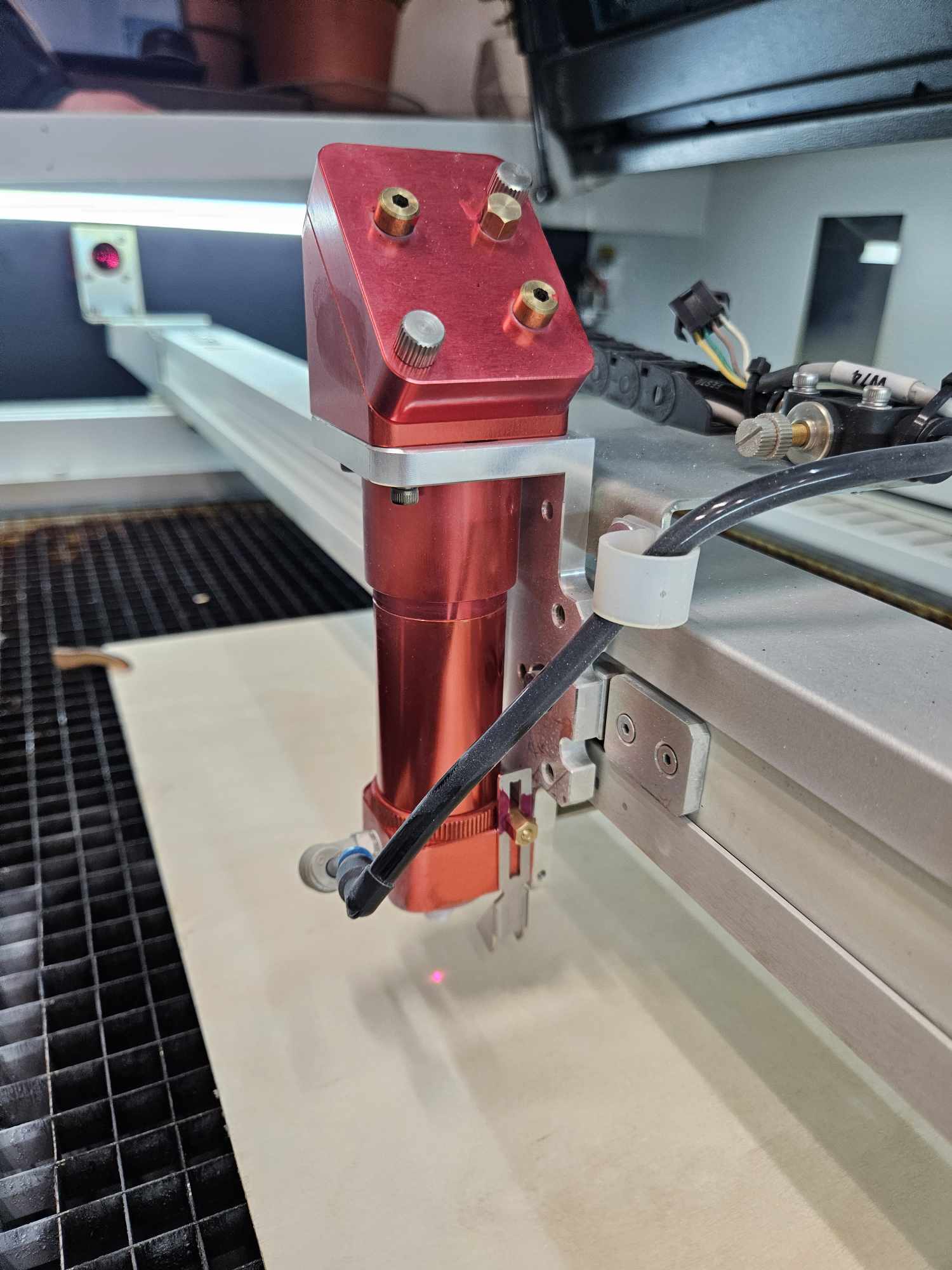

→ podjechać stołem do góry używając strzałek w osi Z, trzeba użyć do tego takiego fifaczka jak na zdjęciu poniżej, podjechać stołem aż ten fifaczek samoistnie spadnie, wtedy mamy odpowiednią wysokość od dyszy do materiału
→ włożyć sklejkę/materiał/płytę - JEŚLI MOŻESZ, TO WEŹ ZE SKRAWKÓW
→ włożyć takie trzymaki żeby sklejka się trzymała
→ przejechać dyszą w miejsce początkowe naszej sklejki - strzałki oś X i Y

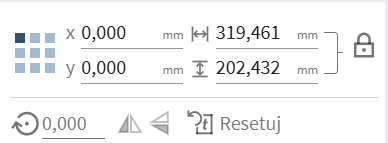

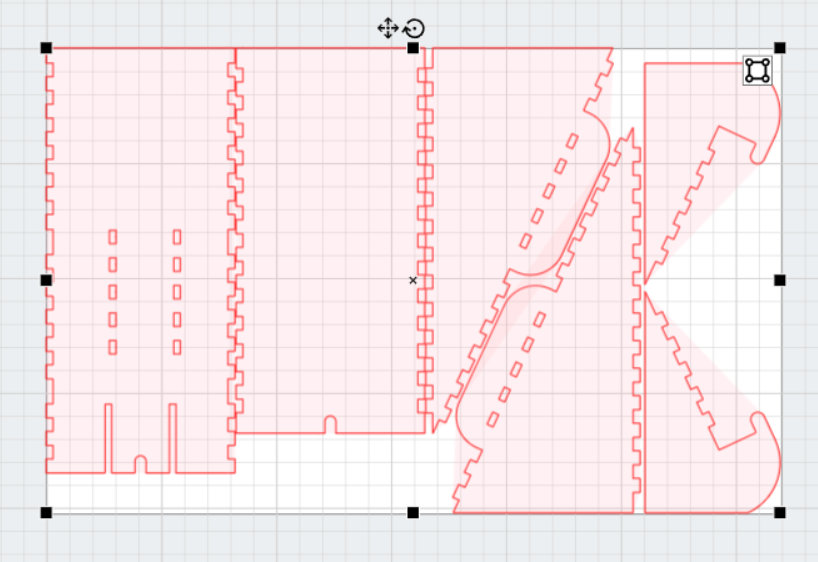

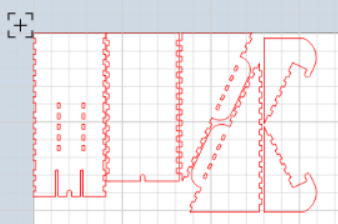

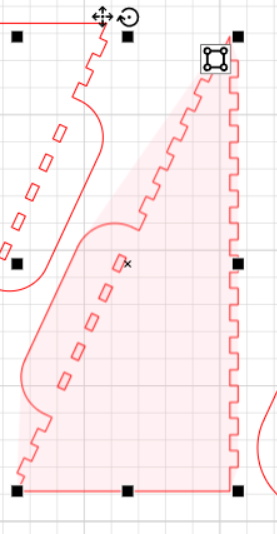

→ na komputerze stacjonarnym widzimy znacznik gdzie jest dysza, przesuwamy projekt aby był dopasowany rogiem do tego punktu
→ UWAGA!!! ustawić dyszę tak aby przy wycinaniu naszego projektu nie przecięły się te trzymaki

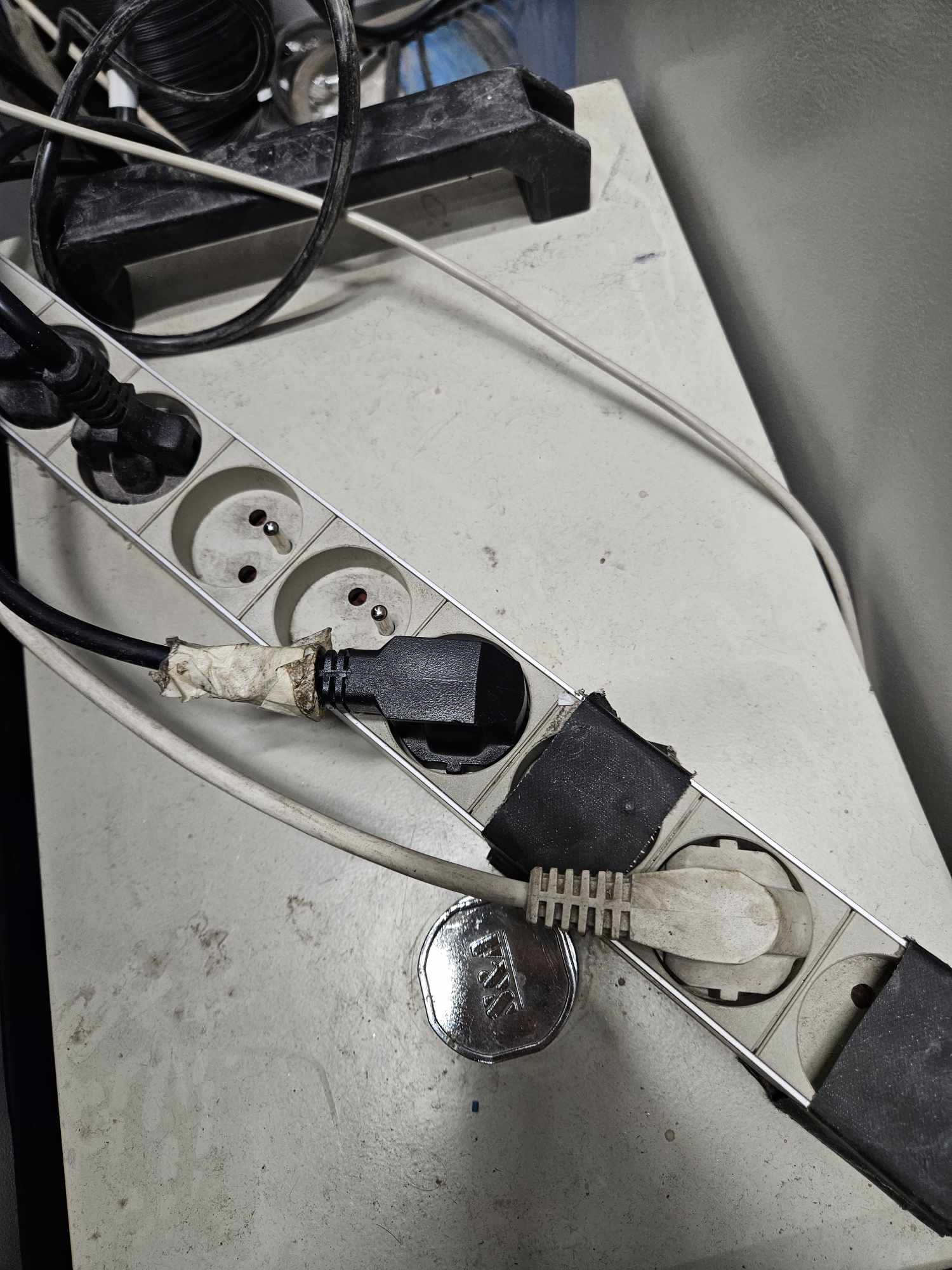

→ włączyć maszynę od filtra (lodówka za plecami)

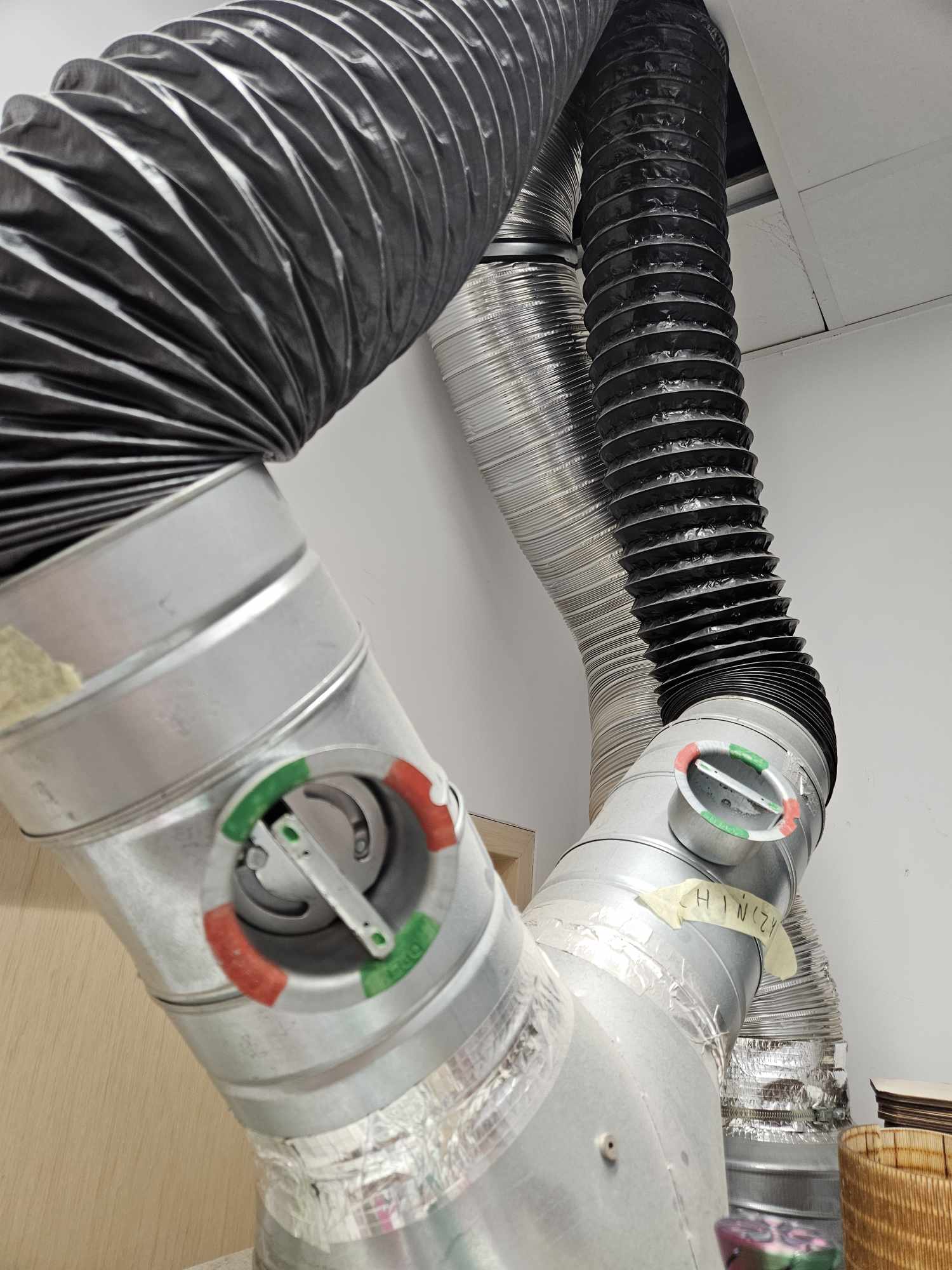

→ przekręcić filtr (dla Troteca jak poniżej, dla chińczyka na zdjęciu jest włączony, jeśli nikt z chińczyka nie korzysta to trzeba zamknąć wyciąg, a więc trzeba o 1/4 dalej przekręcić filtr
[ON na OFF i OFF na ON]
→ sprawdzić wszystko czy jest w dobrym miejscu - początkowy punkt cięcia, itd.
→ zamknąć pokrywę
→ kliknąć "Wyprodukuj"
→ puścić start na komputerze stacjonarnym
→ UWAGA!!! cały czas musimy być przy laserze, aby kontrolować czy przypadkiem nic się nie dzieje niepożądanego, np. czy nie zapali nam się sklejka/materiał
Obsługa plotera laserowego Trotec (mały)
printable area - 600x300mm:
→ Zobaczyć czy nie ma niczego otwartego (?)
→ Czy nie ma niczego w środku
→ Czy z tyłu są wszystkie kable okej
→ Czy przycisk nie jest wciśnięty ten czerwony grzybek
→ Czy laser jest podpięty przewodem do naszego laptopa
→ Odkurzyć można to co w środku (odkurzaczem po prawej za ścianą w stolarni)
→ Od tyłu po lewej sprawdzić czy jest ON (najlepiej telefon i selfie)
→ Przełączyć kluczykiem na 1 i krótki strzał w prawo jak w samochodzie
→ Musi popiskać, stół się zresetować, skalibrować
→ Wkładamy sklejkę/materiał - JEŚLI MOŻESZ, TO WEŹ ZE SKRAWKÓW
→ można zobaczyć czy potrzeba trzymaków czy nie, czy sklejka odstaje,

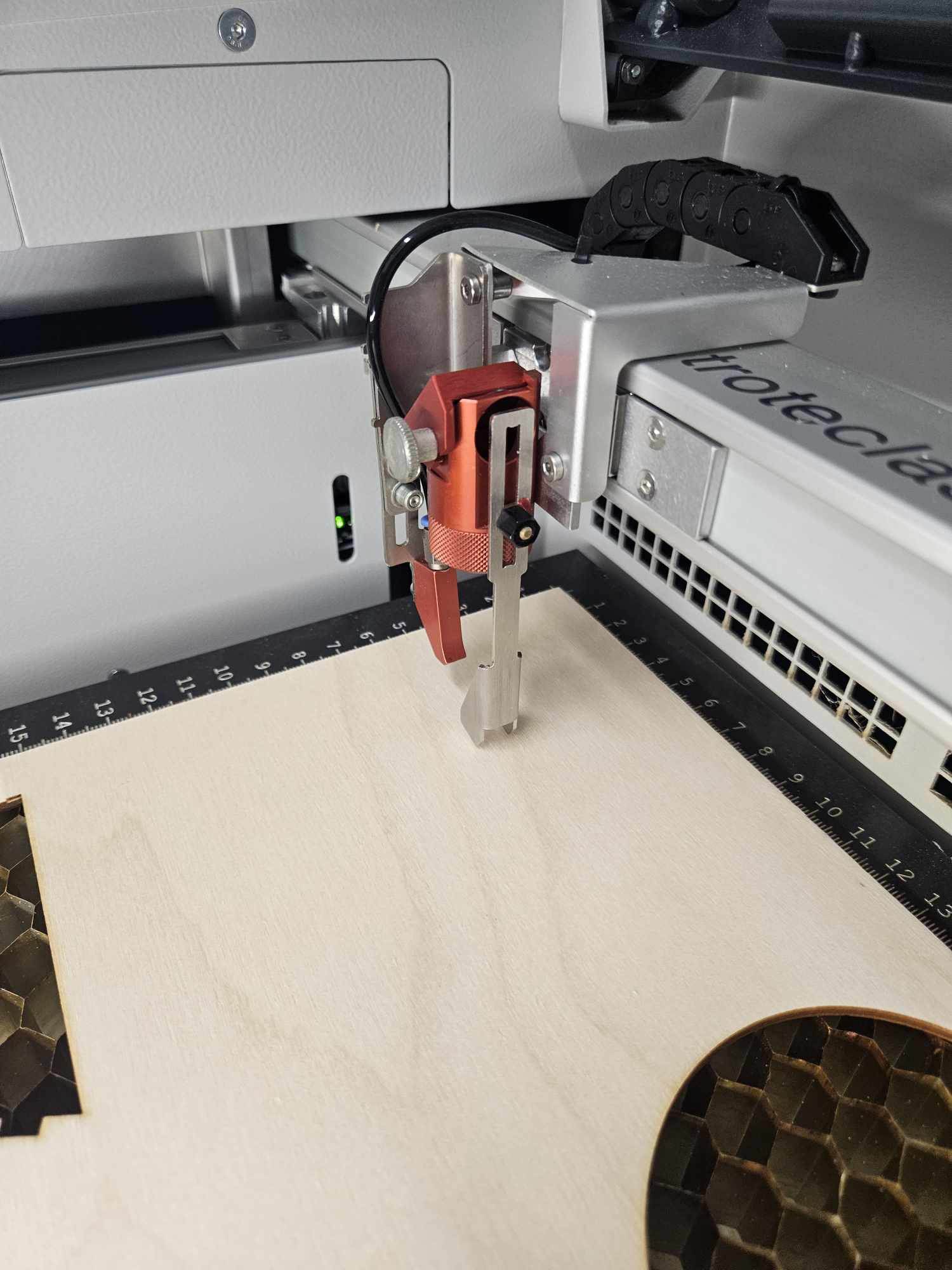

→ wkładamy wiszący dynksik do dyszy i podjeżdżamy stołem do góry aż dynksik spadnie
→ Przejeżdżamy dyszą na X0,Y0 lub tam gdzie nam się zaczyna materiał
→ Zamykamy pokrywę
→ Puszczamy nasz plik
