FUSION 360 - NEW FUNCTIONS - WINE GLASS - vol. 6

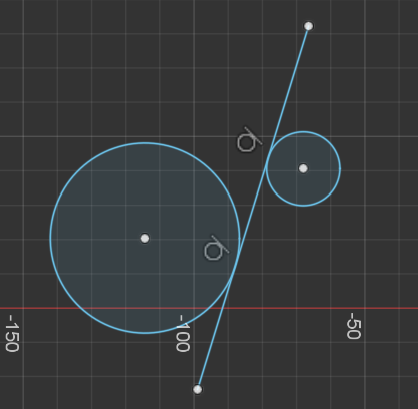

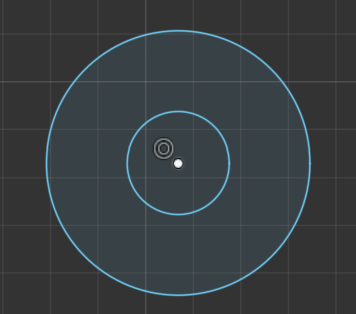

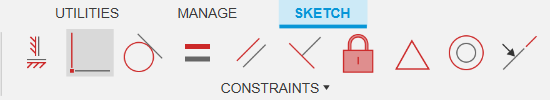

CONSTRAINTS:

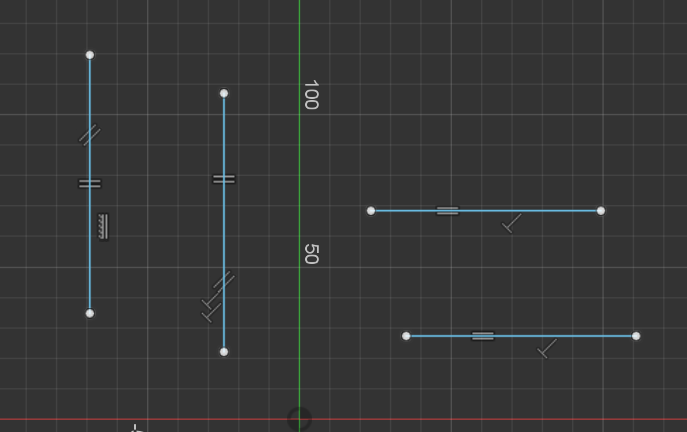

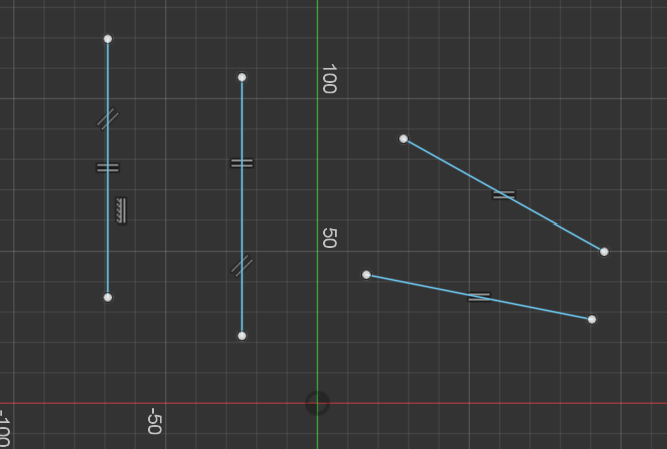

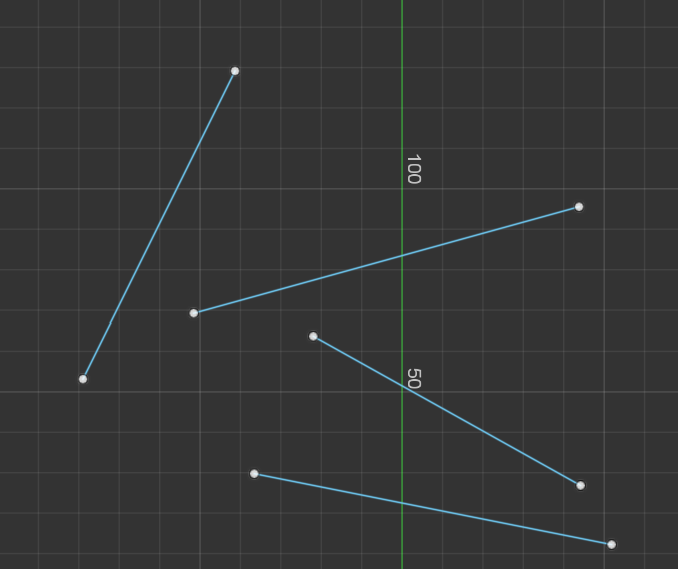

→ szkic początkowy poglądowy → rysujemy 4 różnie ukierunkowane proste i różnych długościach

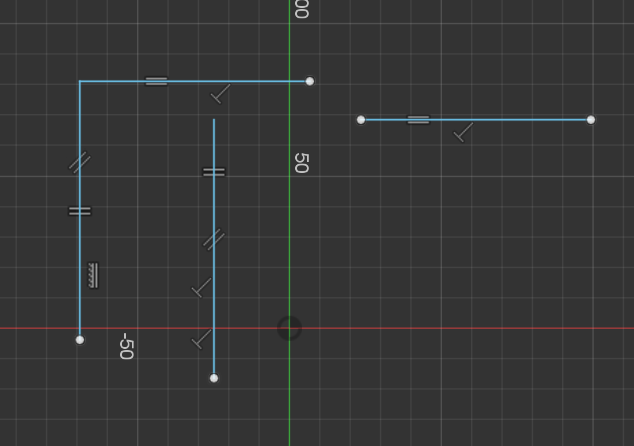

→ w ten sposób tworzymy kwadrat

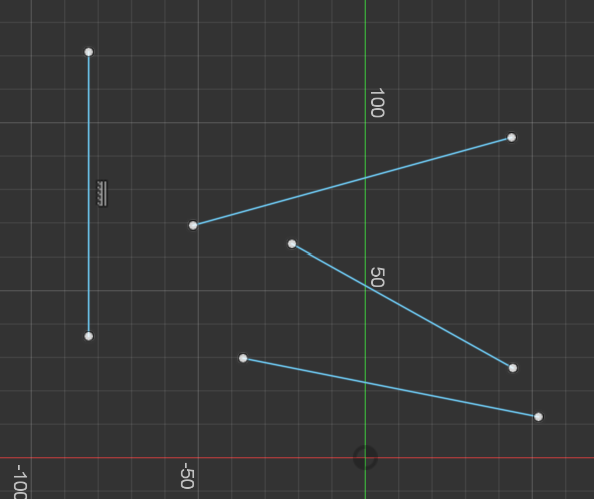

→ szkic początkowy poglądowy

DODAĆ SCREENA

DODAĆ SCREENA

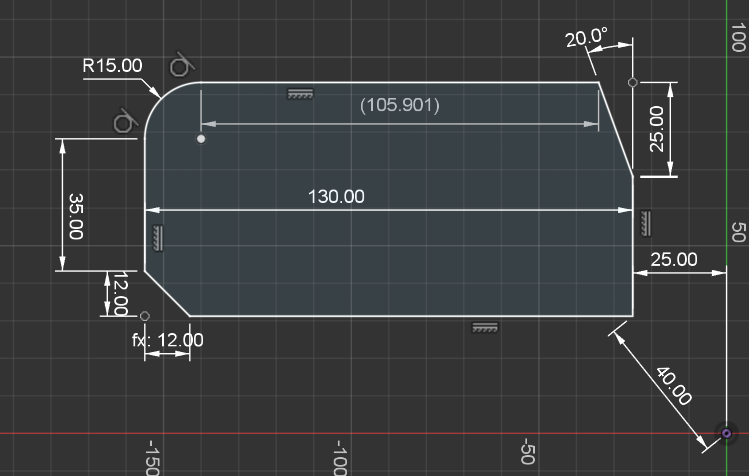

DEFINIOWANIE SZKICU:

→ Chcemy aby szkic był w pełni zdefiniowany
→ (wszystkie linie szkicu muszą być czarne)
→ Używamy do tego definiowania wymiarów
→ Potrzeba będzie też zdefiniować odległośc od punktu (x=0, y=0)
→ Musimy dodać wszystkie wymiary, tzn. długość, wysokość, kąt, etc.

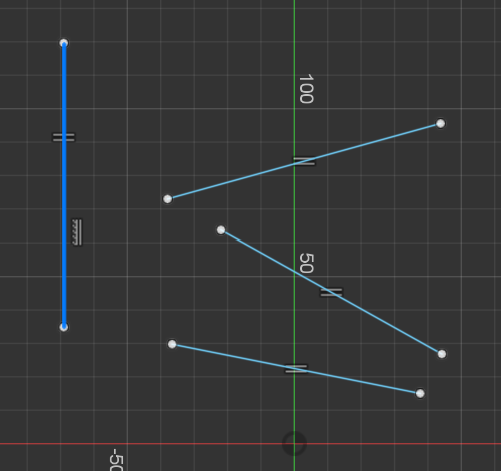

→ tylko prawa linia pionowa jest zdefiniowana

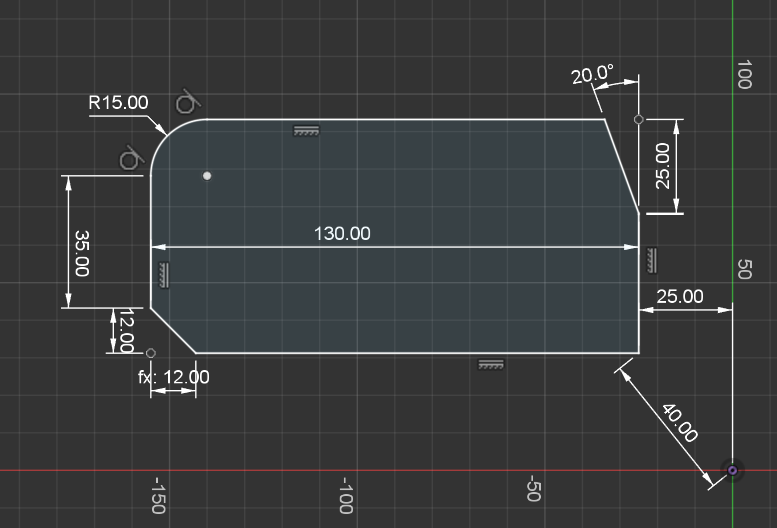

→ w tym momencie jest cały zdefiniowany

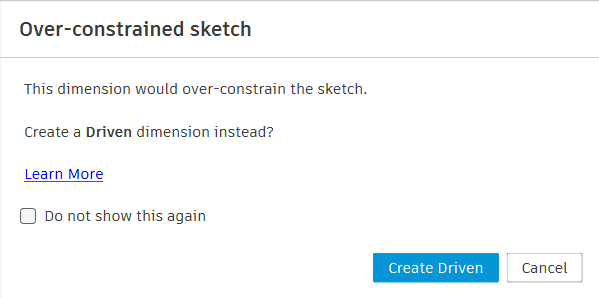

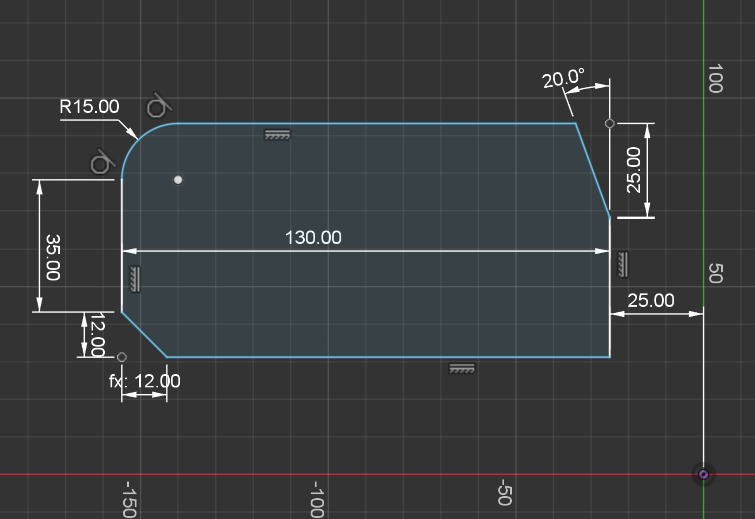

→ czasem jak damy za dużo wymiarów to zwykle nam wyskakuje okienko over-constrained (przewymiarowane), związane jest to z tym, że ten wymiar można obliczyć z różnicy lub sumy istniejących już programów

→ wtedy wymiar, wyświetla się w nawiasach

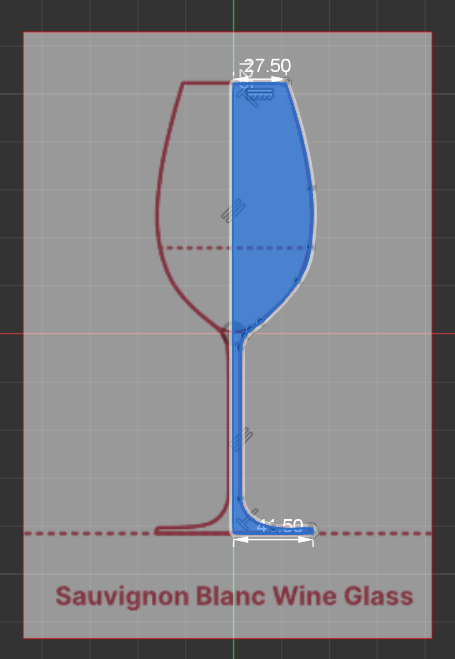

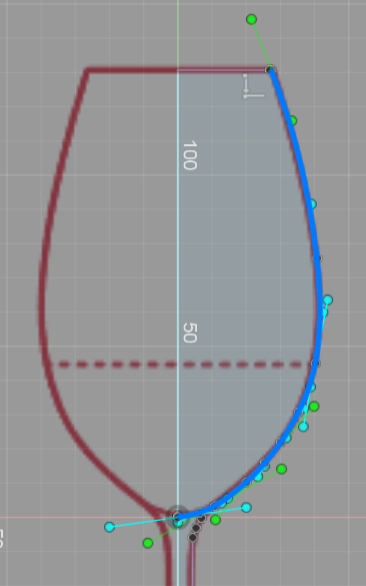

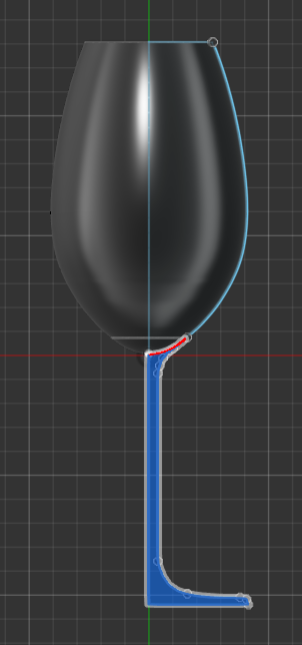

WINE GLASS:

→ finish sketch

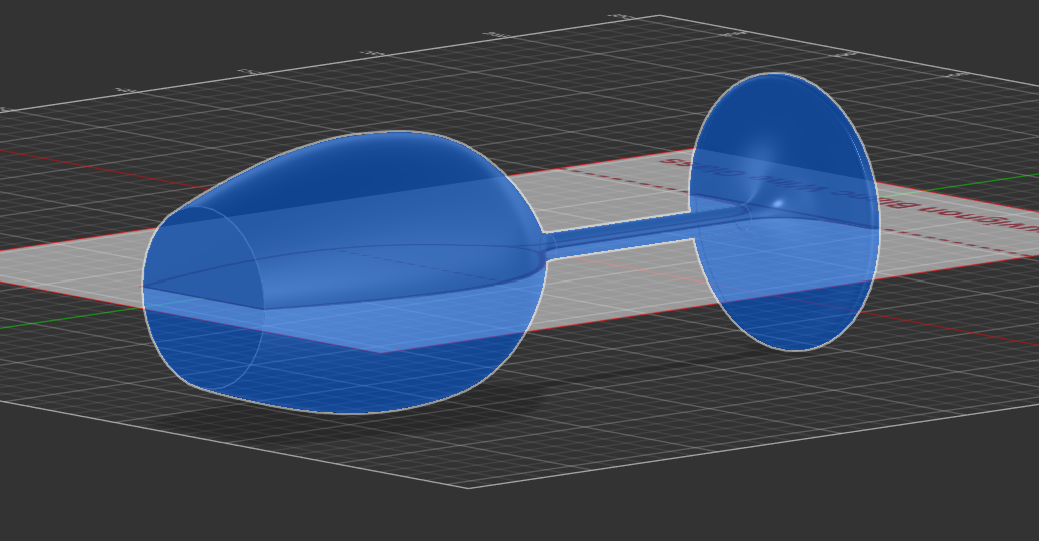

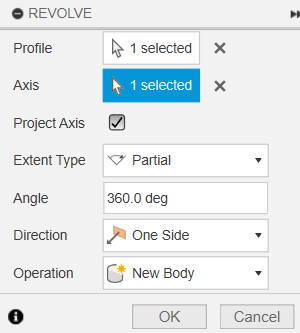

→ create → revolve

→ wybrać profil → wybrać axis=linię środkową, dookoła której obracamy → angle=360°

→ to jest obiekt zamknięty, a żeby zrobić kieliszek ze ściankamki to trzeba zrobić offset i wtedy revolve →

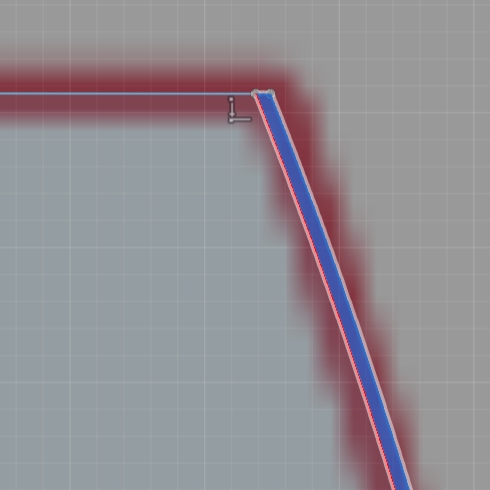

→ offset

→ zamknąć profil → revolve zaznaczony profil

→ revolve nóżkę

0:00

/0:24

→ ALL DONE!!!

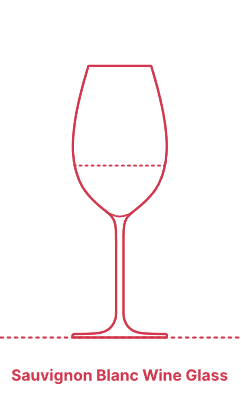

link:
https://www.dimensions.com/element/sauvignon-blanc-wine-glass

praca domowa:
Zaprojektować rzecz, którą chcemy wydrukować, ograniczenie wymiarowe stołu + komory drukarki (no i czasowo, żeby nie było suuuper długie)
