FUSION 360 - LAMP

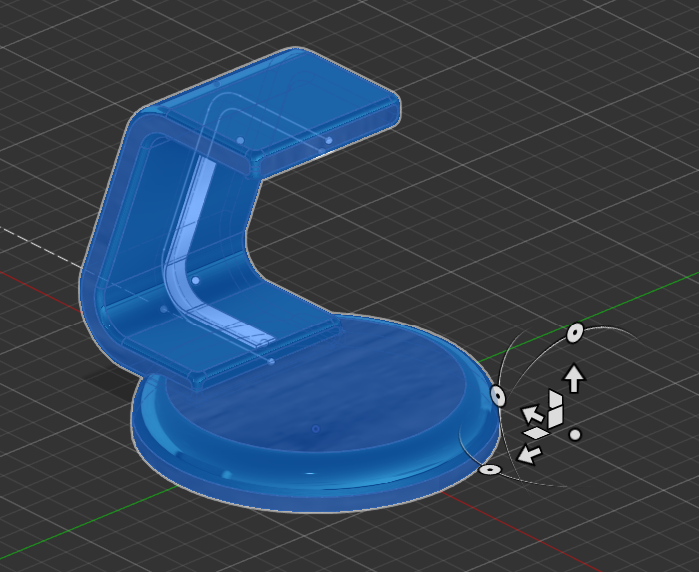

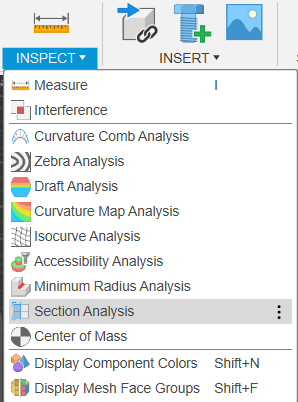

→ inspect → section analysis

→ przekrój jest w złą stronę, więc: →

→ flip

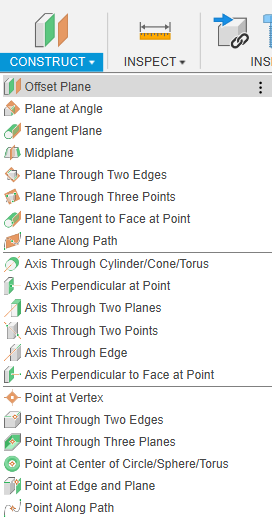

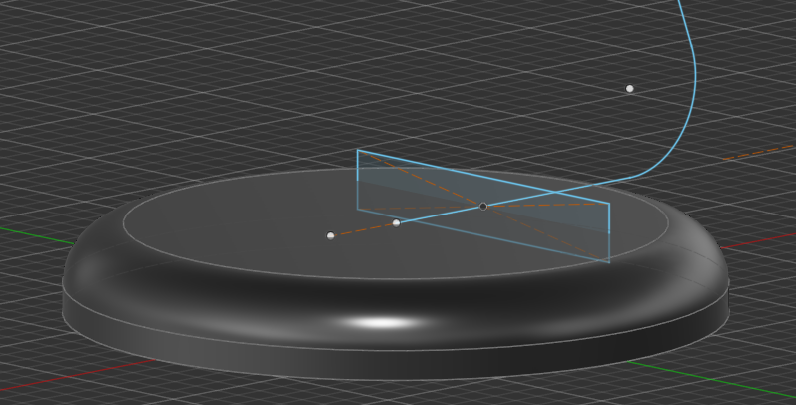

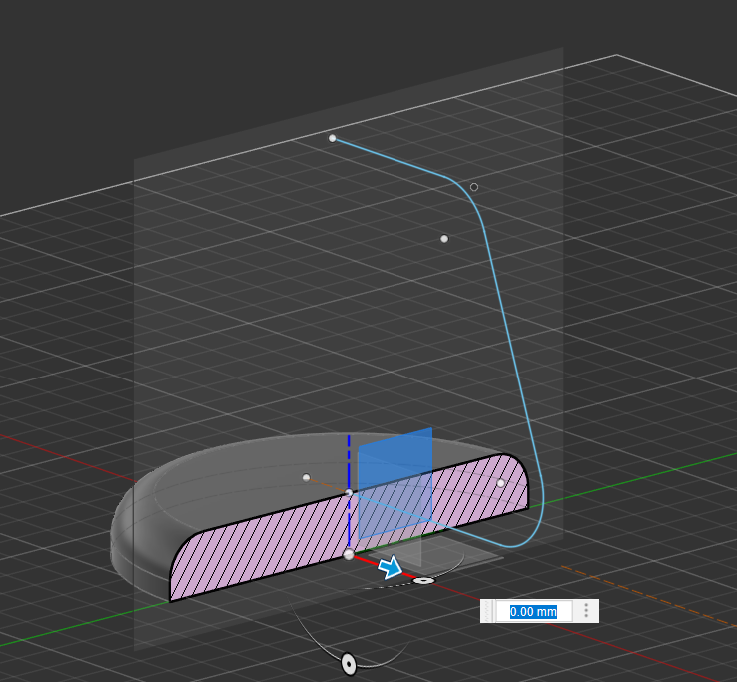

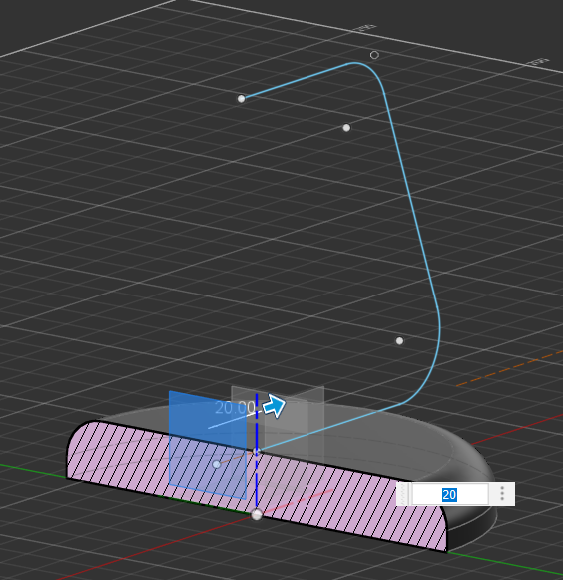

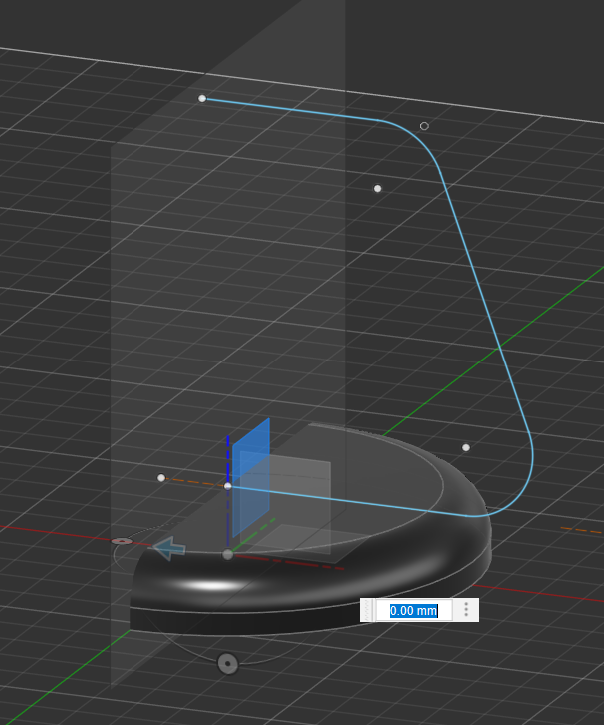

→ construct → offset plane

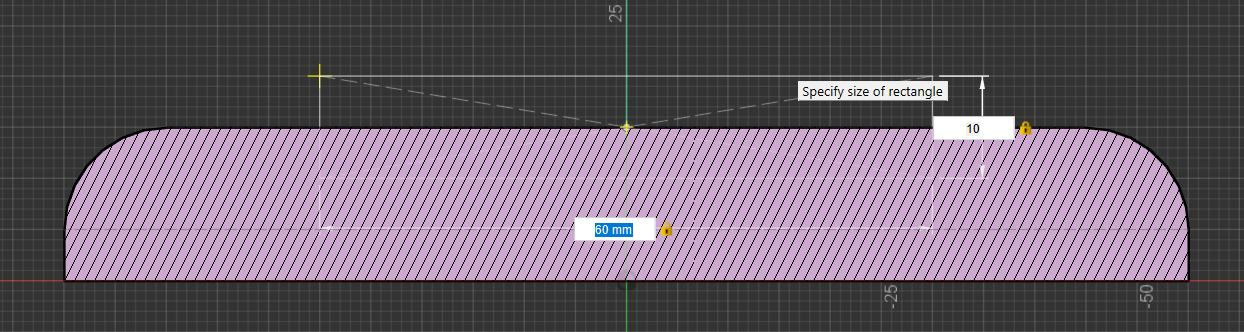

→ create new sketch na tym plane co offsetowaliśmy → rectangle (center) 60x10mm

→ analysis → section off (oczko)

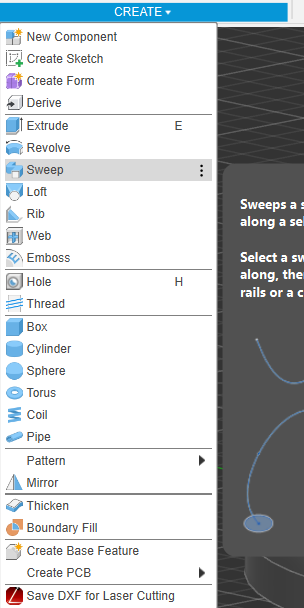

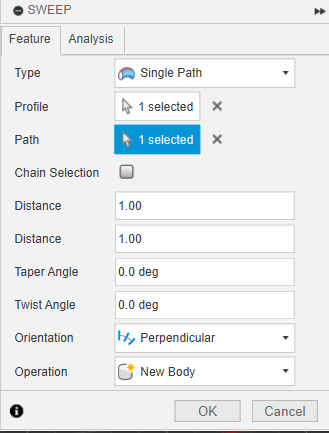

→ create → sweep

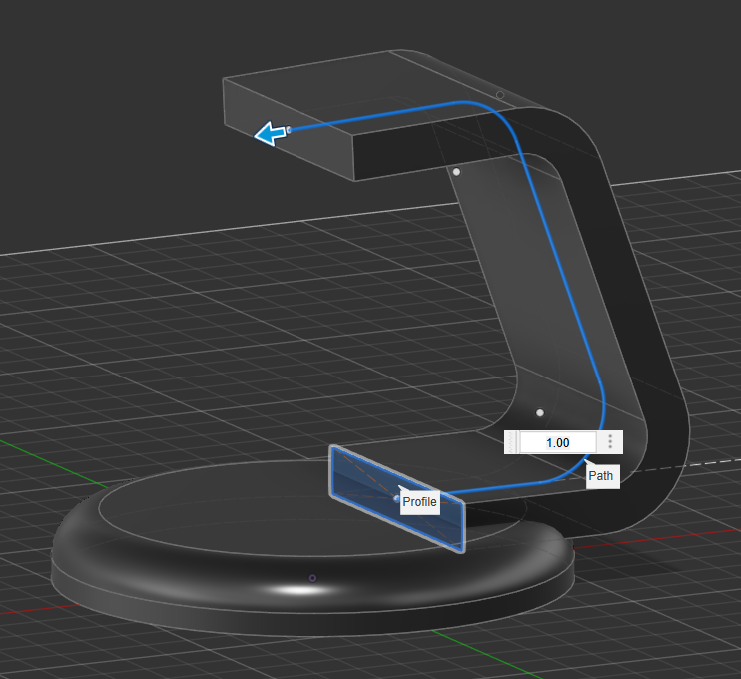

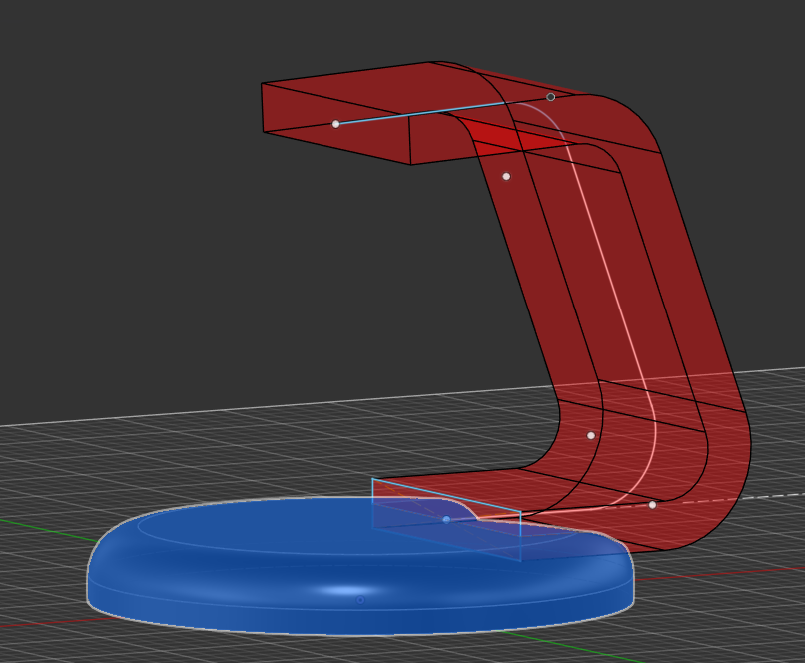

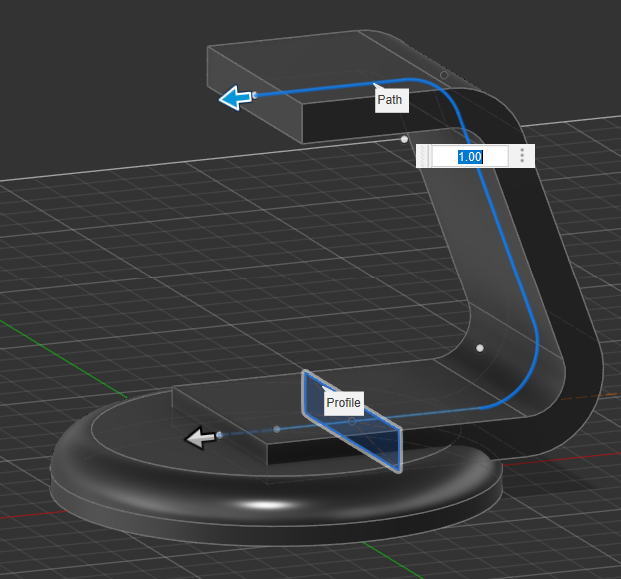

→ wybierz profile (prostokąt) → wybierz path (po jakiej ścieżce=krzywej ciągniemy ten prostokąt)→ jak jest linia połączona w szkicu to chain selection się włącza i zaznacza się jednym kliknięciem,jeśli jest kilka linii to chain selection off i zaznaczać po kolei] → new body

→ u mnie za daleko była linia i muszę wrócić do szkicu w którym ona jest i ją zmodyfikować

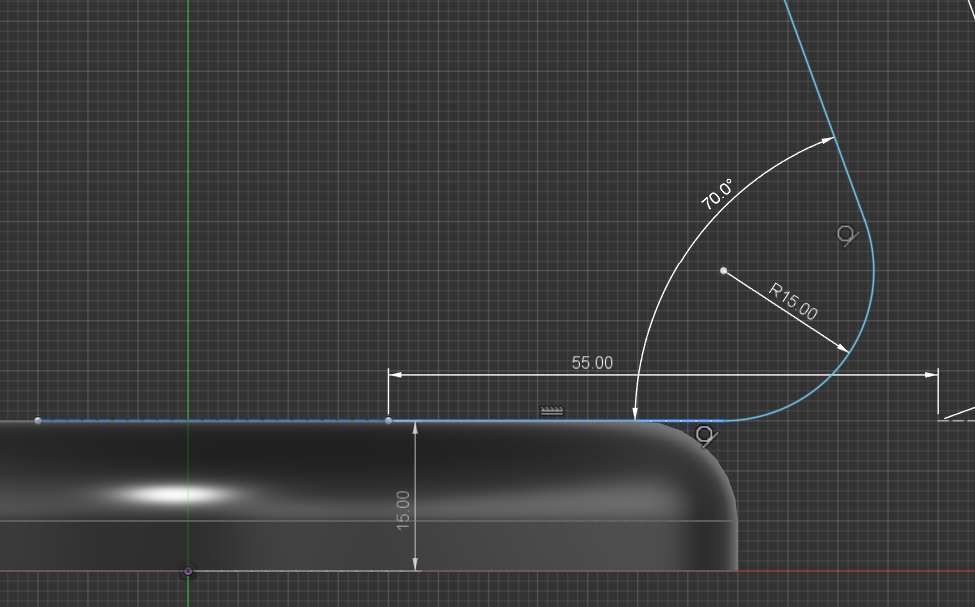

→ linia przerywana niebieska = linia pomocnicza od kąta 70 stopni = to ta którą załapał sweep

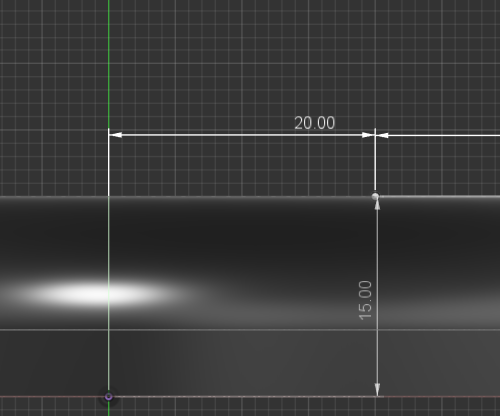

→ trzeba dodać wymiary żeby zakotwiczyć punkt i wtedy linia pomocnicza, która nam utrudniała wybranie linii odpowiedniej (krótszej, już istniejącej na szkicu) może być przesunięta w poziomej płaszczyźnie, nie ucieka nam w płaszczyźnie Z na górę ani na dół

0:00

/0:11

→ zrobiłam sweepa od nowa

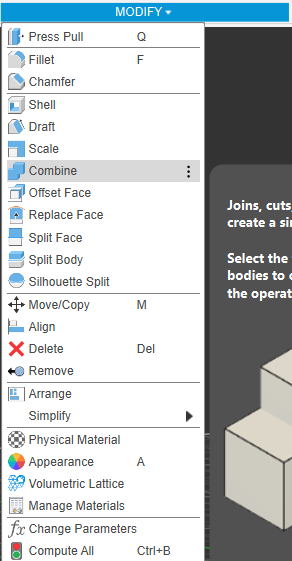

→ modify → combine

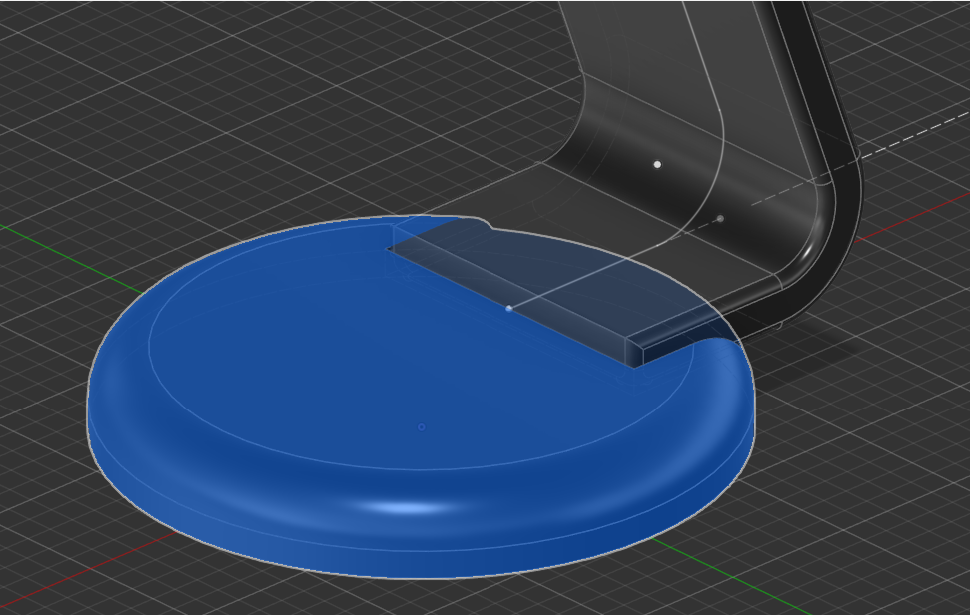

→ target body (w czym wycinamy - podstawa) → tool bodies (czym wycinamy - sweep krzywej) → operation cut → zaznaczyć keep tools

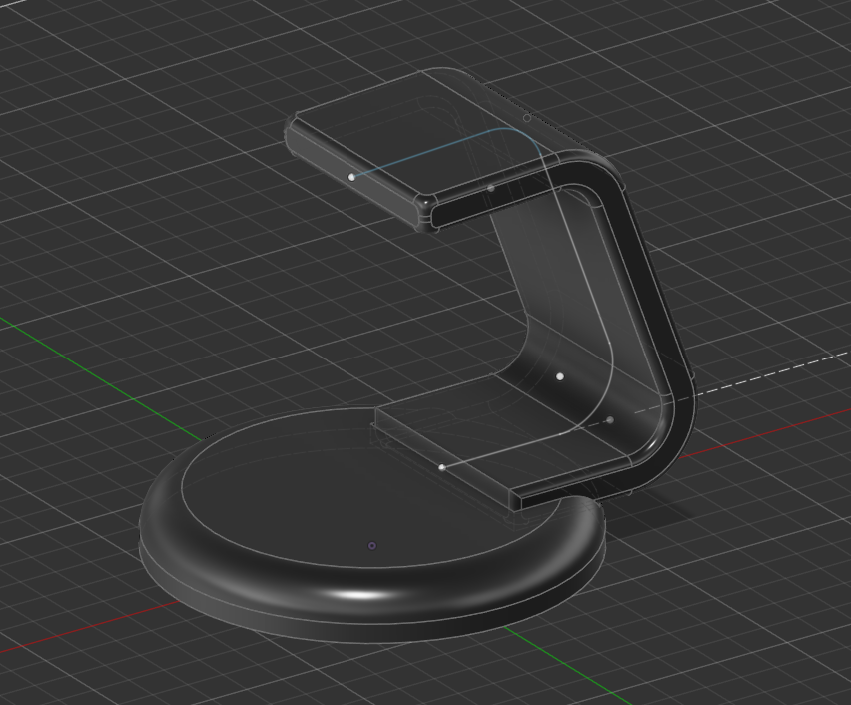

→ fillet edges

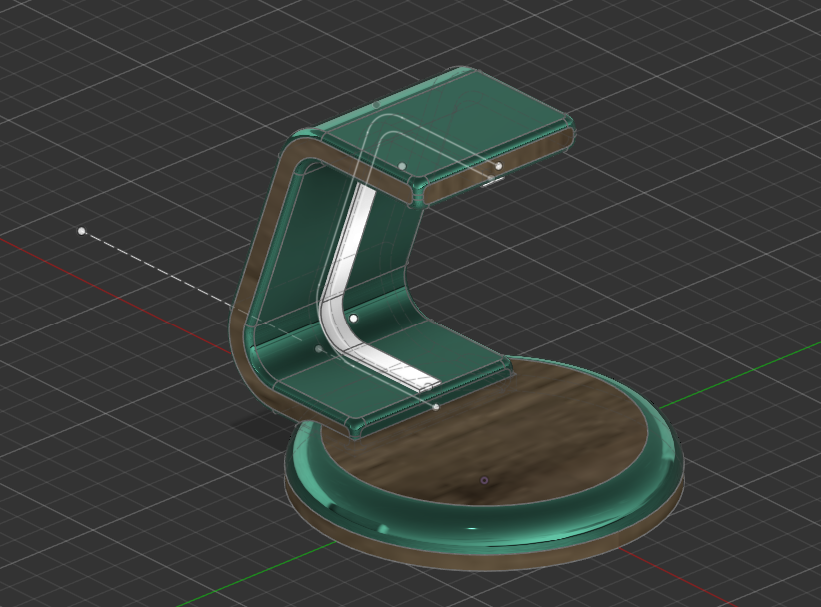

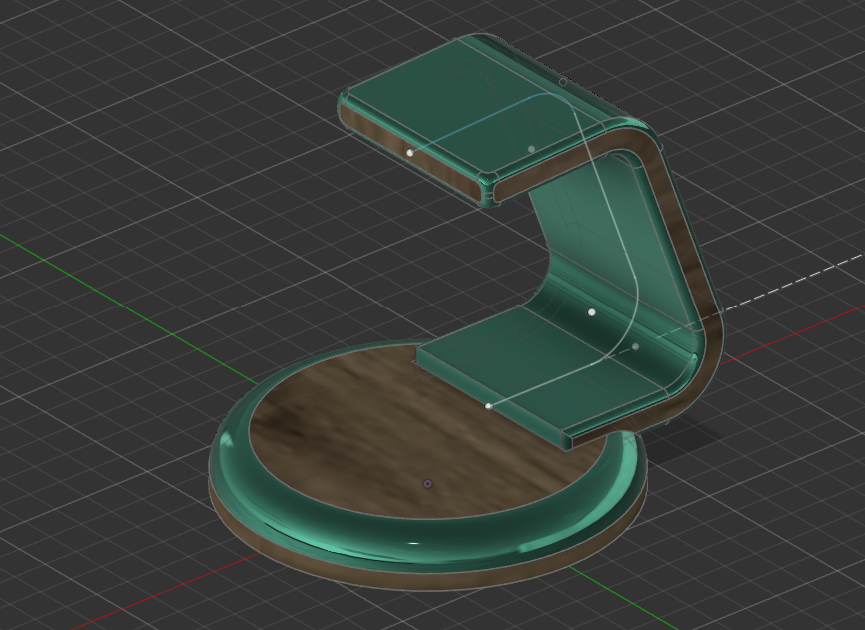

→ press A for appearance options

0:00

/0:28

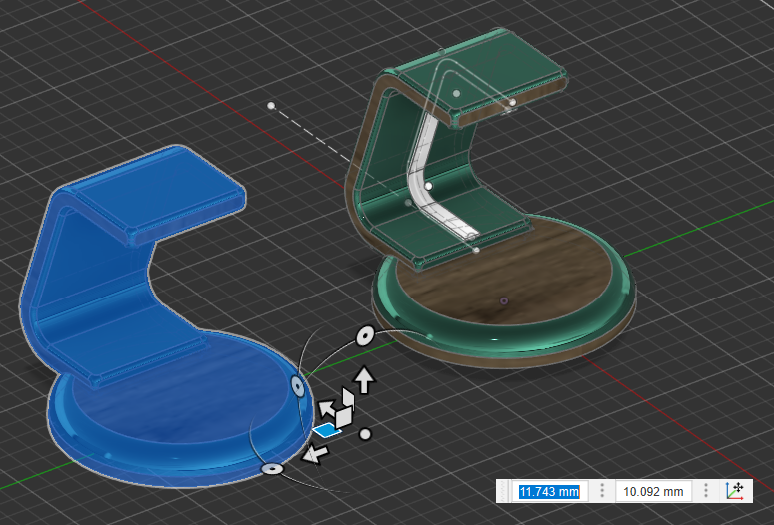

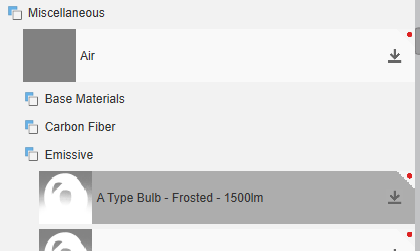

→ jak dodać materiał (jeśli mają strzałkę po prawej to trzeba je najpierw pobrać) → zmiana wyglądu wybranego materiału

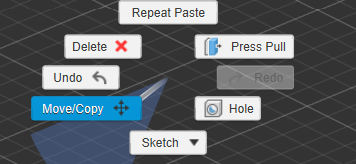

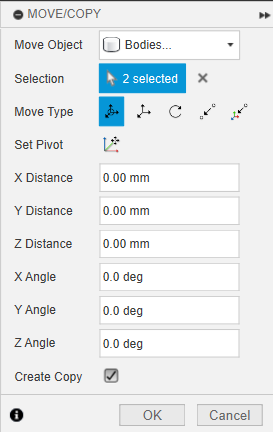

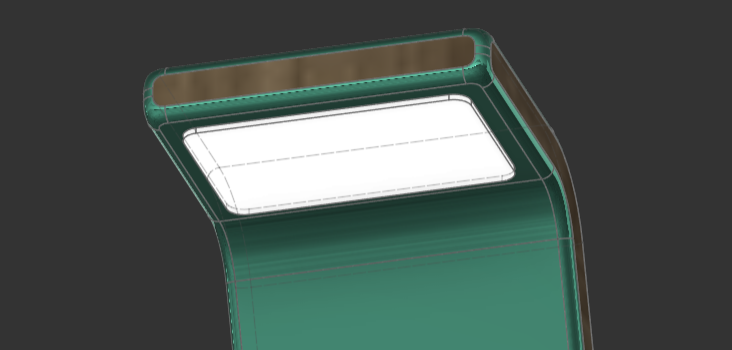

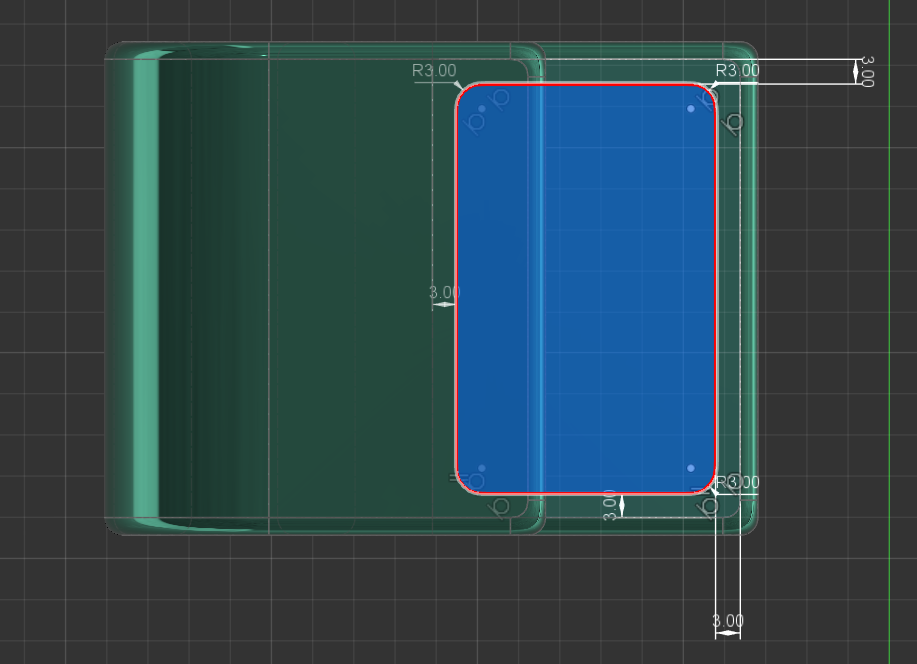

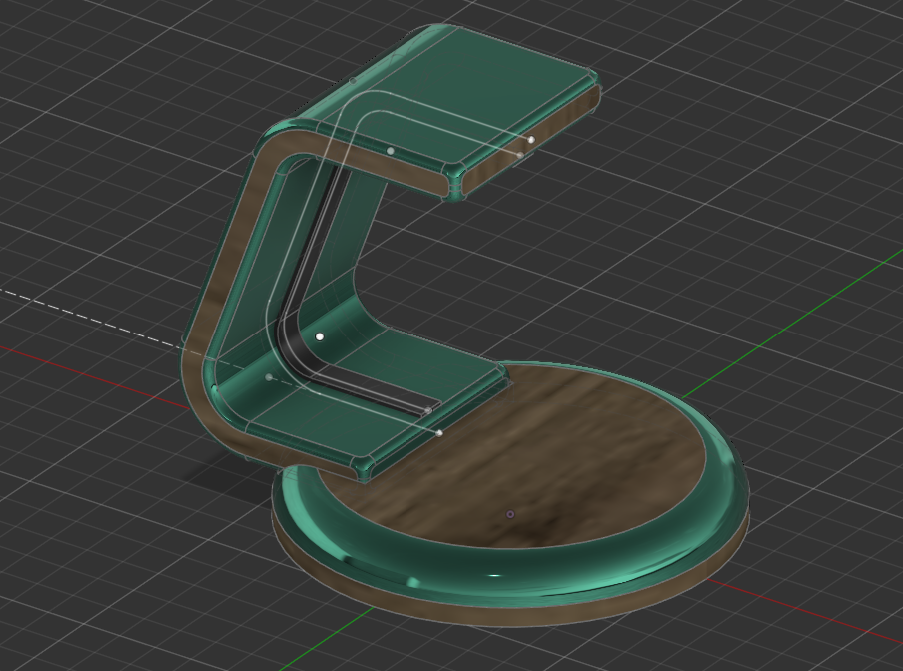

→ offset linii na szkicu aby była na powierzchni wewnętrznej → construct offset plane → dodać profil(tutaj do światełka LED zrobiłam 5x8mm, wchodzi w obudowę na 4mm) → sweep po tej nowo utworzonej linii nowym profilem
