From FUSION 360 to 2D VECTOR graphics - vol. 11

OPCJA 1:
Bok krótki:

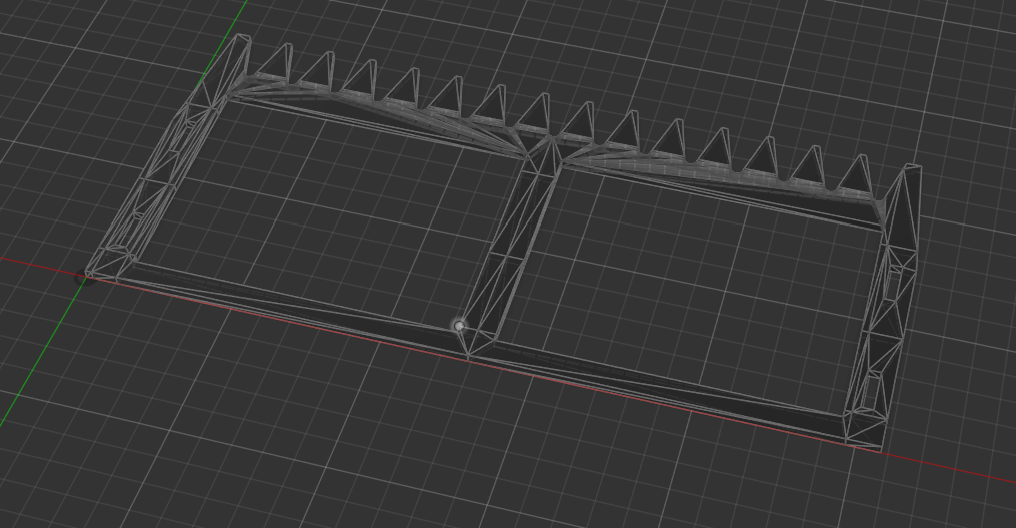

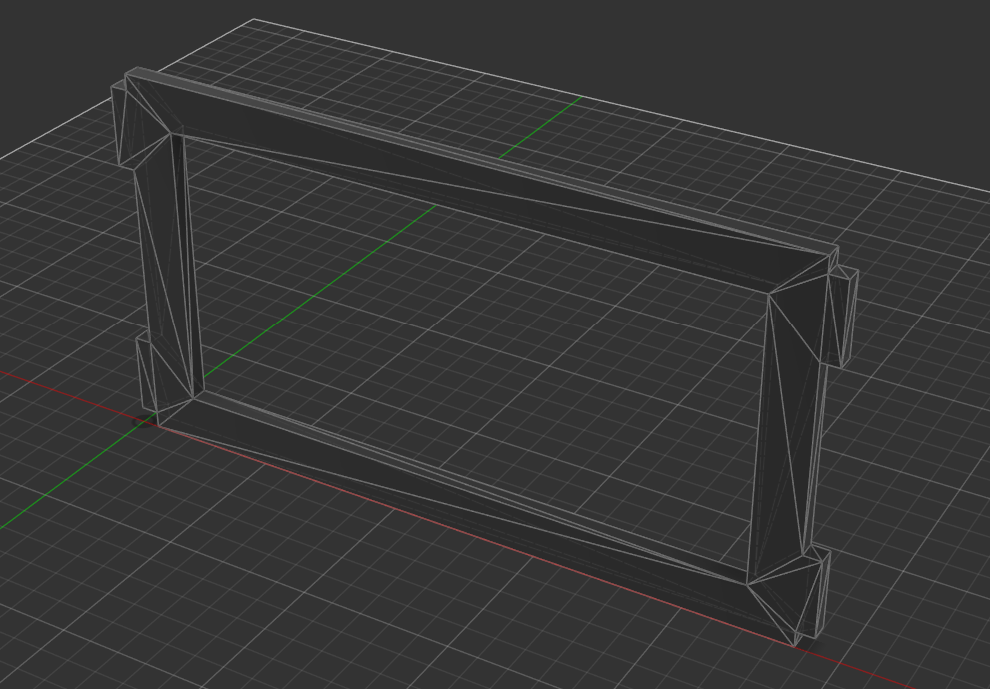

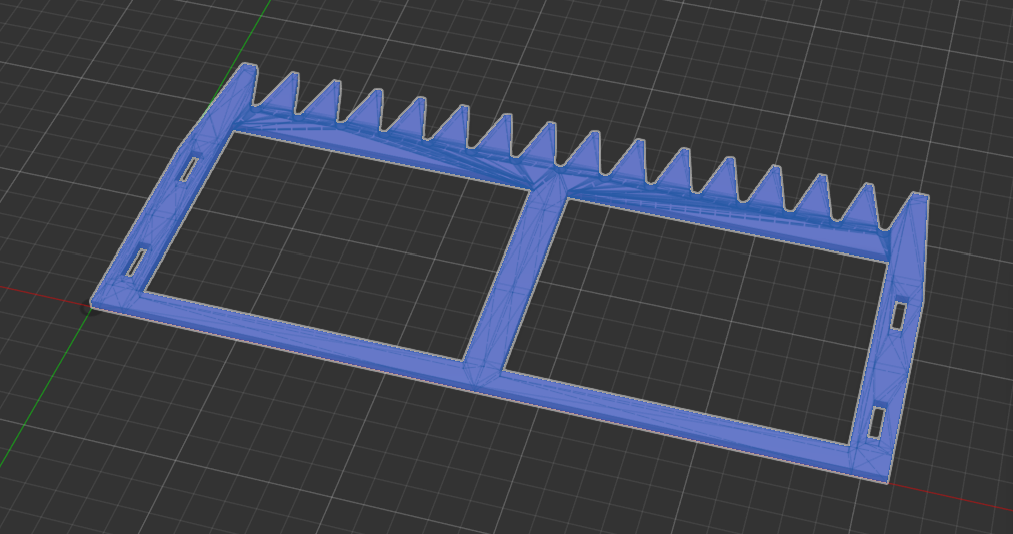

→ projekt jest ściągnięty z thingiverse i nie jest to jeszcze model tylko siatka modelowa, więc trzeba to przerobić odpowiednio

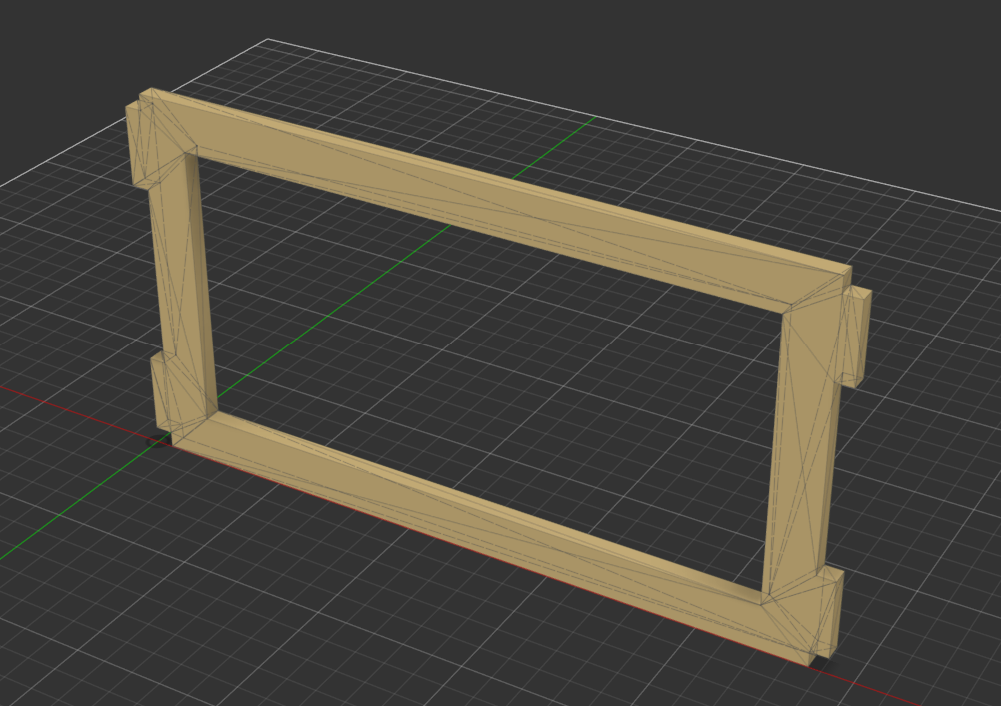

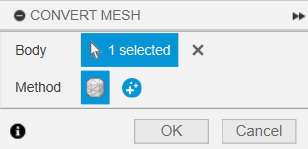

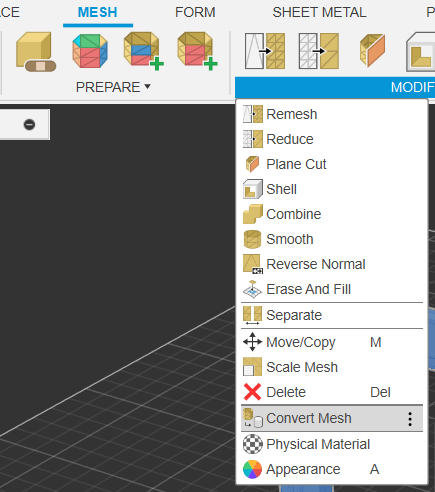

→ mesh → modify → convert mesh

→ mamy nierówności → nie jesteśmy w stanie zrzutować tych prostych na szkic → musimy zrobić przekrój\

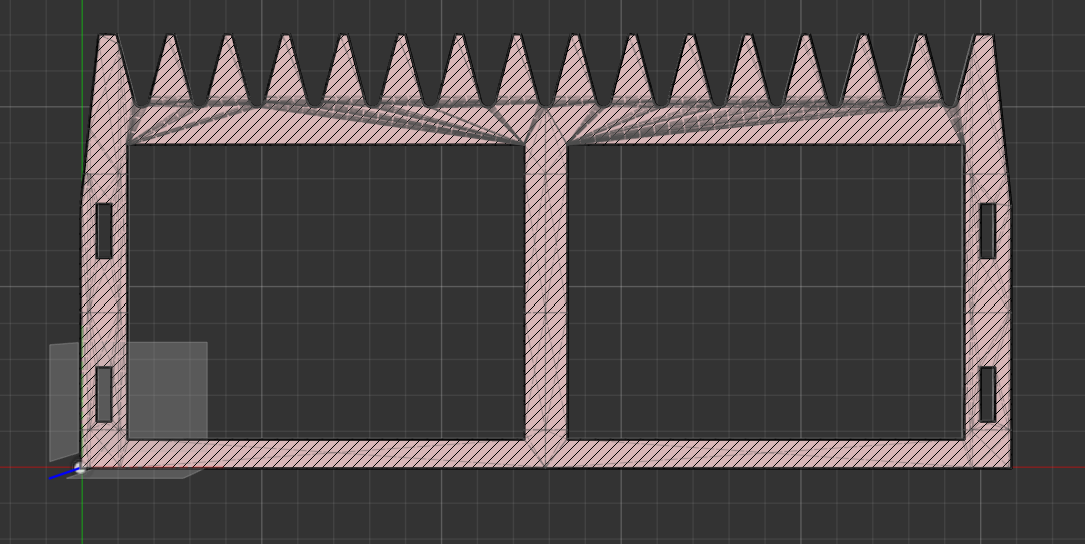

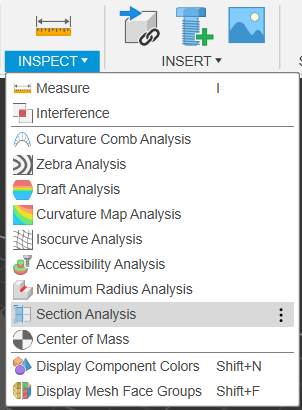

→ inspect → section analysis

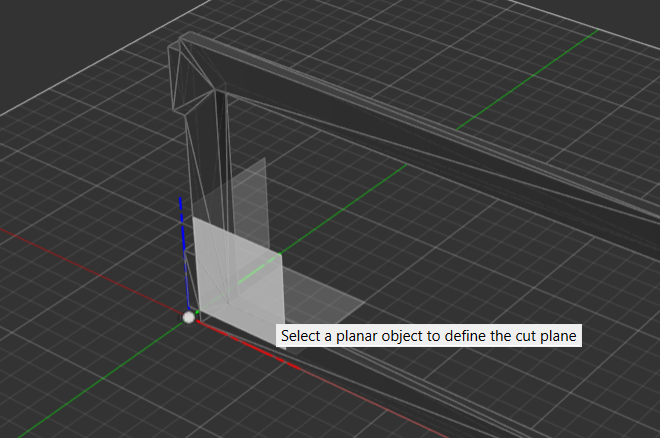

→ wybrać płaszczyznę (ta jest akurat z origina, ale równie dobrze można stworzyć jakąś jeśli zajdzie taka potrzeba, bo np będzie po skosie czy oddalona od punktu 0;0)

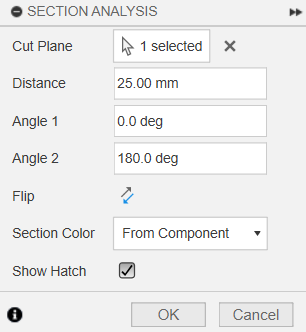

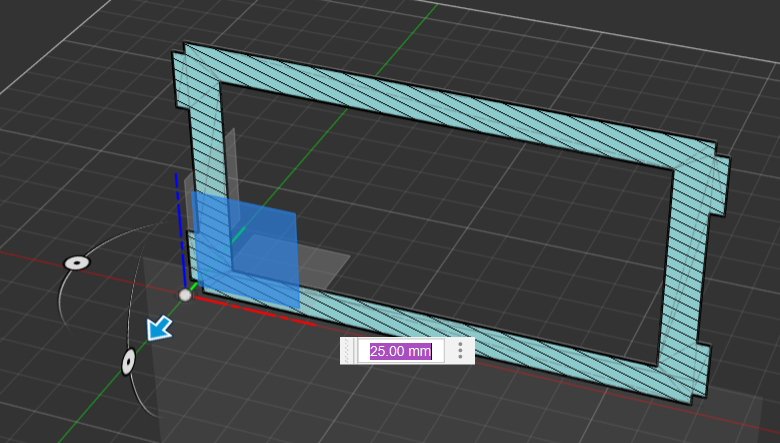

→ przeciągnąć strzałką lub wpisać wymiar (o ile przesuwamy płaszczyznę cięcia od oryginalnej)

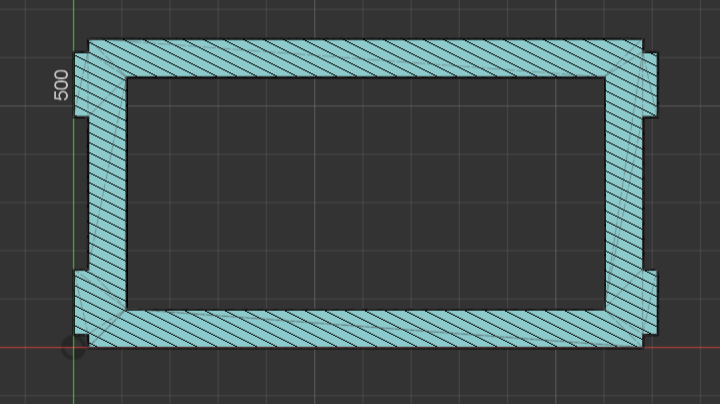

→ create sketch

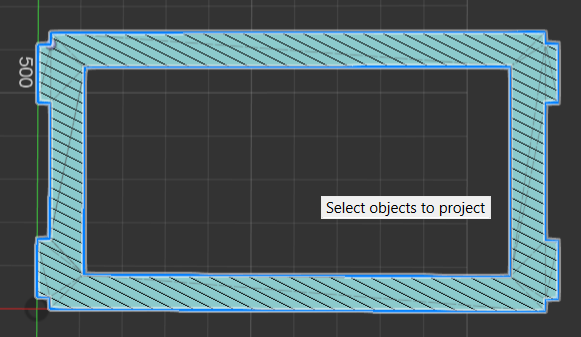

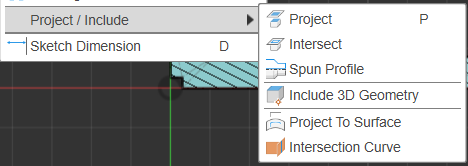

→ create → project → wybrać jedną z opcji co tam nam akurat pasuje

→ wybrać obrys/krawędzie → enter

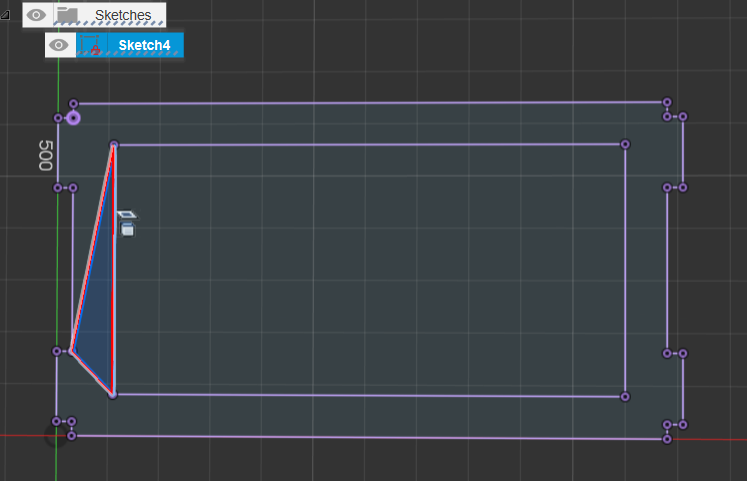

→ żeby nie bawić się w te kasowanie to można offsetować plane pustego i wtedy na niego położyć szkic, zamiast wybierać profil (trójkąt) na którym kładziemy szkic

wykasować ten trójkąt co kładłam na nim szkic

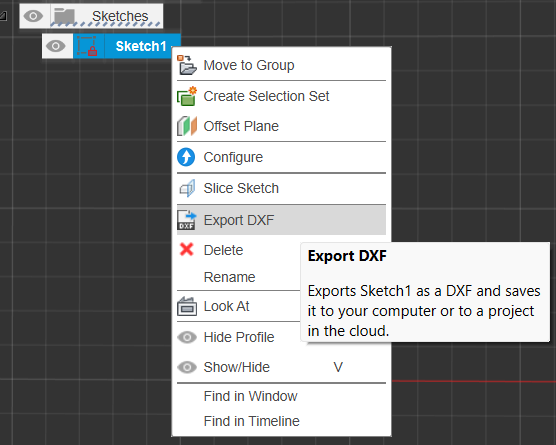

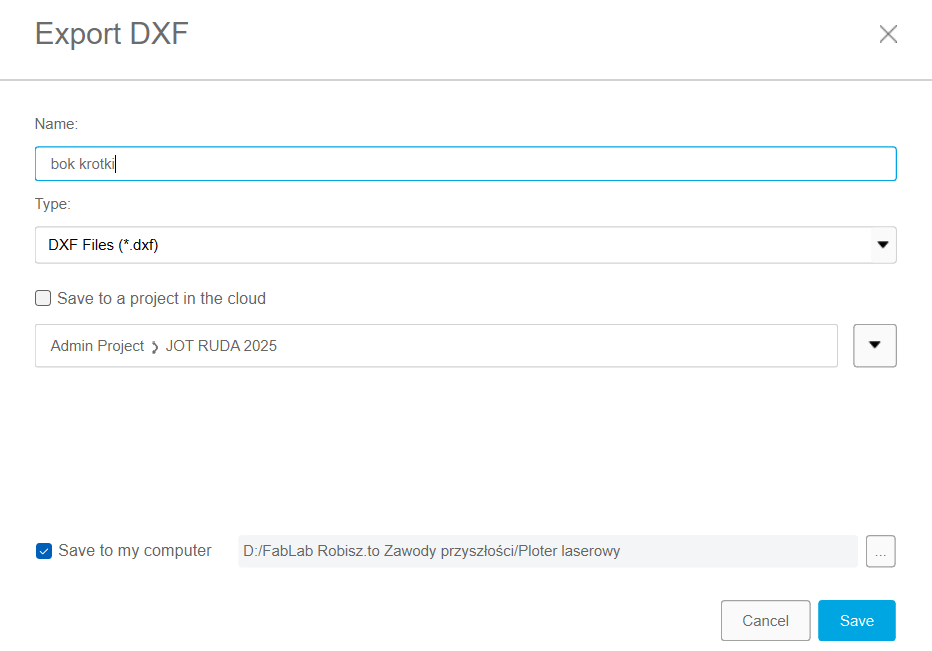

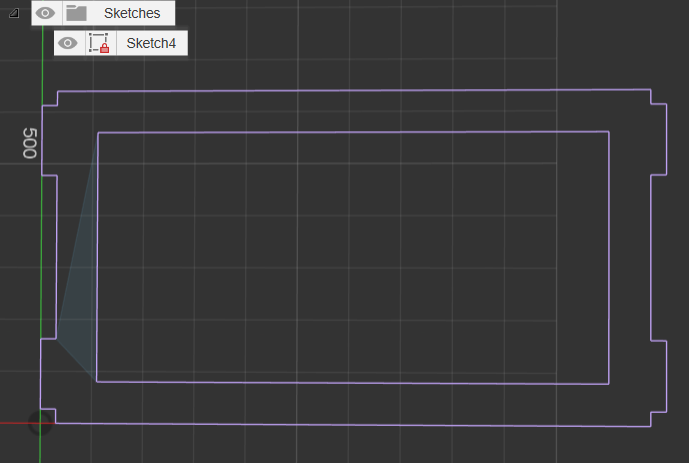

→ sketch 1 right click → export DXF (plik wektorowy)

→ nazwać → wybrać folder na komputerze → save

POMIMO ŚCIĄGANIA I IMPORTOWANIA W DOBRYCH JEDNOSTKACH TO W TROTECU W ZADANIACH OTWIERA SIE 10x WIĘKSZY NIŻ AKTUALNE ROZMIARY

OPCJA 2

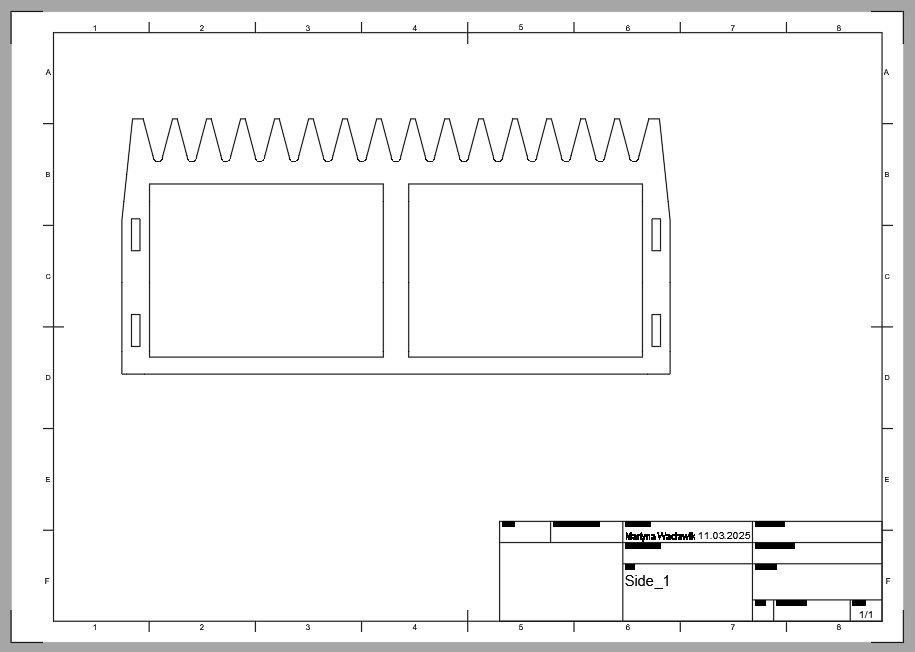

Bok długi:

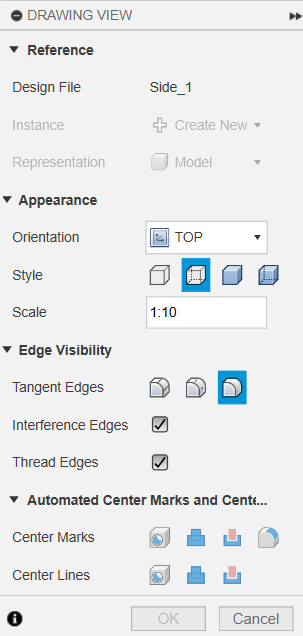

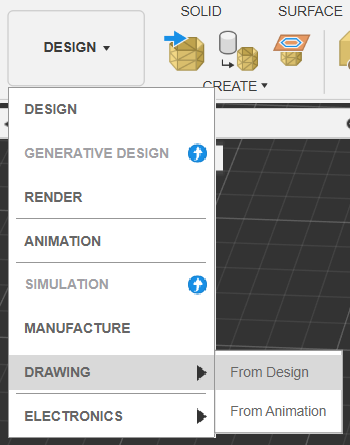

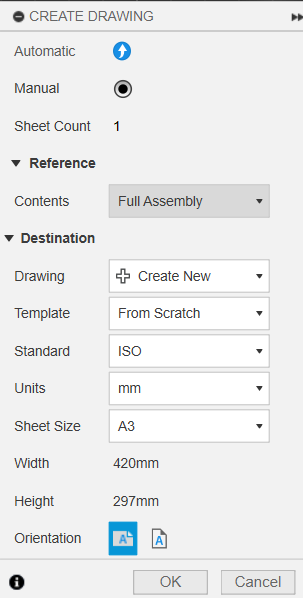

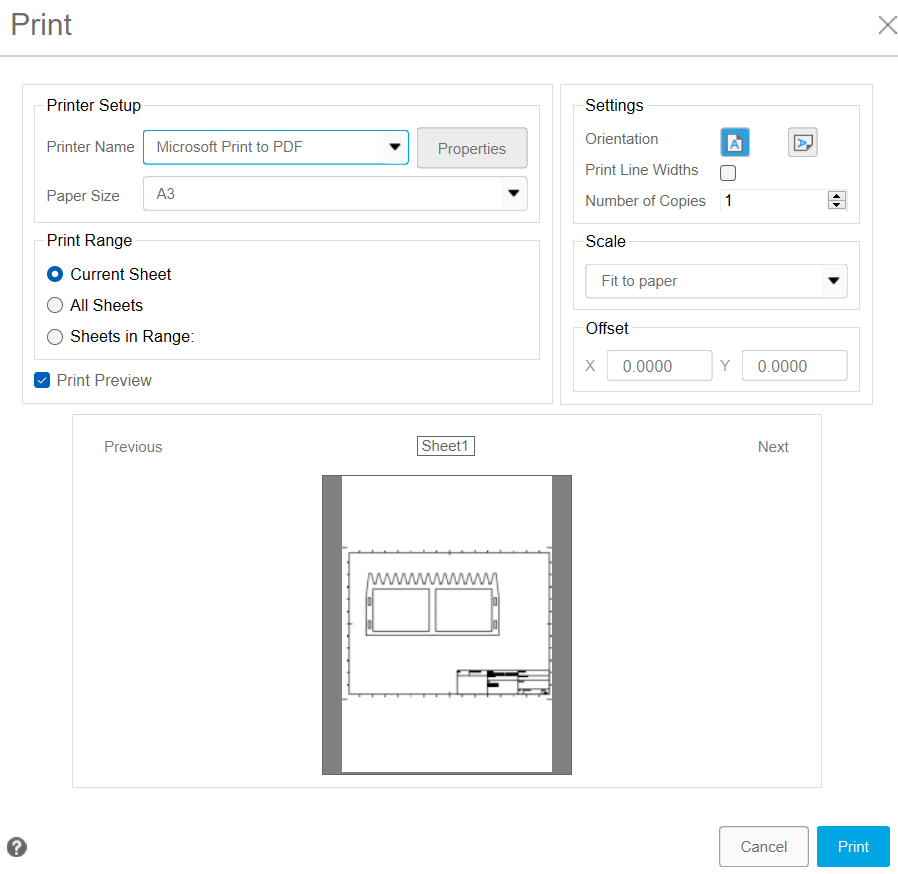

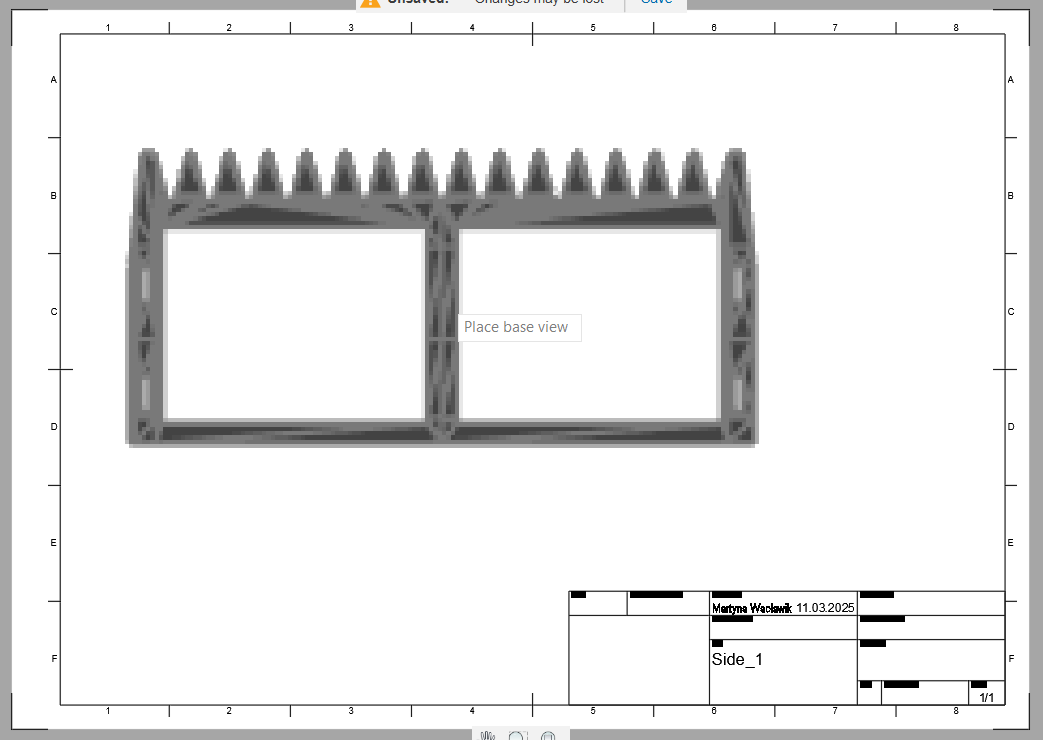

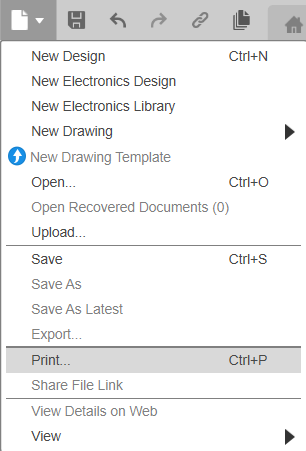

Microsoft to PDF

tylko to jest opcja dostępna w wersji pełnej

Zaimportować do Inkscape - et voila!!!

link:
https://www.bing.com/videos/riverview/relatedvideo?q=convert+3d+mesh+to+2d+sketch+in+fushion+360&mid=3C9FDC89580076397C893C9FDC89580076397C89&FORM=VIRE

trzymak na przyprawy pion 2 - krotki

trzymak na przyprawy pion 2 - krotki.dxf

moze sie uda, dlugi bok

moze sie uda, dlugi bok.pdf

trzymak-na-przyprawy-plik-inkscape-1

trzymak-na-przyprawy-plik-inkscape-1.svg
